Причины разрыва рукавов высокого давления: гидроудары, ошибки радиуса изгиба и абразивный износ

Когда на экскаваторе, фронтальном погрузчике, буровой установке или лесозаготовительном комплексе регулярно лопаются новые рукава высокого давления, линейные механики чаще всего обвиняют поставщика комплектующих в заводском браке резины или некачественном обжиме фитингов. Однако статистика сервисной службы завода ГИДРОНА показывает: более 85% повторных аварий РВД в течение первых 10-50 моточасов после монтажа вызваны скрытыми неисправностями гидросистемы самой спецтехники или грубыми ошибками прокладки трассы. В таких условиях обычный механический ремонт рукавов высокого давления без комплексной инструментальной дефектовки контура превращается в бесконечную замену расходников и многомиллионные простои парка машин.

Симптом против причины: почему новый рукав выходит из строя сразу после замены

В гидравлических контурах высокого давления рукав является наиболее эластичным элементом силовой магистрали. Металлические трубопроводы, литые корпуса распределителей и гильзы гидроцилиндров обладают жесткой геометрией и огромным запасом металлоемкости. При любых нештатных процессах в рабочей жидкости именно резинометаллический шланг первым принимает на себя разрушительные перегрузки, выполняя роль невольного механического предохранителя.

Внезапный порыв нового шланга почти всегда указывает на более глубокой проблемы. Если просто смонтировать новый рукав взамен лопнувшего, он неизбежно разрушится в той же точке, поскольку разрушительный фактор продолжает действовать. Инженерная практика выделяет три доминирующие причины преждевременного выхода РВД из строя:

1. Гидравлические удары и высокочастотные пульсации давления: пиковые скачки напора при переключениях золотников или резких остановках рабочих органов, многократно превышающие настроечные параметры предохранительных клапанов.
2. Нарушение кинематики и минимального радиуса изгиба: перегибы шланга за пределы паспортных допусков стандарта DIN EN 853/856 при перемещении стрелы, рукояти или ковша машины, а также отсутствие нейтральных зон возле фитингов.
3. Механическое абразивное перетирание: вибрационное трение наружного резинового слоя о металлические кромки рам, кронштейнов технологических проемов или соседние гидравлические шланги в жгутах.

Гидравлический удар и пульсации: физика волны и скрытые дефекты аппаратуры

Гидравлический удар в напорной гидролинии строительной или лесной машины представляет собой волновой процесс резкого скачкообразного роста давления несжимаемой рабочей жидкости. При скорости циркуляции масла от 4 до 8 м/с резкое перекрытие проходного сечения золотником гидрораспределителя приводит к мгновенной остановке потока. Кинетическая энергия движущейся массы масла преобразуется в волну сжатия, распространяющуюся со скоростью звука в масляной среде (1200-1400 м/с).

Фронт волны гидроудара нарастает за экстремально короткое время, всего 15-25 миллисекунд. За этот микроинтервал локальное давление в гидролинии может возрасти в 2.5-4 раза выше номинального значения настройки главного предохранительного клапана. Если рабочее давление гидропривода составляет 250-280 бар, то в момент гидроудара давление на стенки шланга мгновенно взлетает до 600-800 бар, превышая предел упругости металлокорда и разрывая стальные проволоки оплетки.

1. Зависание и засорение предохранительного и перепускного клапанов

Основным штатным средством сброса избыточного давления в гидросистеме является главный предохранительный клапан и вспомогательные вторичные (антишоковые/перепускные) клапаны рабочих секций распределителя. В исправном состоянии антишоковый клапан сбрасывает пиковый всплеск давления обратно в гидробак за 8-12 миллисекунд.

Однако в реальных условиях эксплуатации спецтехники гидроаппаратура подвержена скрытым сбоям:

• Механическое заклинивание золотника: циркуляция в масле твердых абразивных микрочастиц металлической стружки размером 15-40 мкм вызывает образование задиров на прецизионном золотнике клапана. Клапан теряет подвижность и запаздывает со срабатыванием на 50-100 миллисекунд, чего достаточно для полного разрыва шланга гидроударом.
• Лаковые и смолистые отложения: термическая деструкция гидравлического масла при перегревах выше +85 °C приводит к выпадению смолистых осадков в пилотных каналах клапана прямого действия. Плунжер зависает в посадочном седле, полностью блокируя сброс критического импульса.
• Усталость или излом пружины: усталостное проседание регулировочной пружины вторичного клапана нарушает баланс давлений и приводит к автоколебаниям золотника, порождая резонансные высокочастотные пульсации в гидротрассе.

2. Потеря давления азота в гидроаккумуляторе

Мембранные и баллонные гидроаккумуляторы в контурах спецтехники выполняют ключевую функцию сглаживания пульсаций потока от аксиально-поршневых гидронасосов и демпфирования ударных нагрузок при резких операциях ковшом. Газовая полость гидроаккумулятора заправляется сухим азотом высокой чистоты под расчетным давлением предзарядки (обычно от 30 до 120 бар в зависимости от типа техники).

Со временем давление азота неизбежно падает по двум причинам: естественная диффузия газа через полимерную диафрагму либо механический порыв мембраны. При разгерметизации газовой камеры аккумулятор заполняется несжимаемым маслом и полностью теряет способность аккумулировать импульсы. В результате каждый запуск насоса, каждый удар ковша о скалу или торможение гидромотора поворота платформы передается напрямую в рукава высокого давления в виде жестких гидродинамических ударов.

3. Диагностические признаки разрушения шланга при гидроударе

При визуальном осмотре аварийного РВД сервисный инженер безошибочно выявляет признаки разрушения от гидроудара:

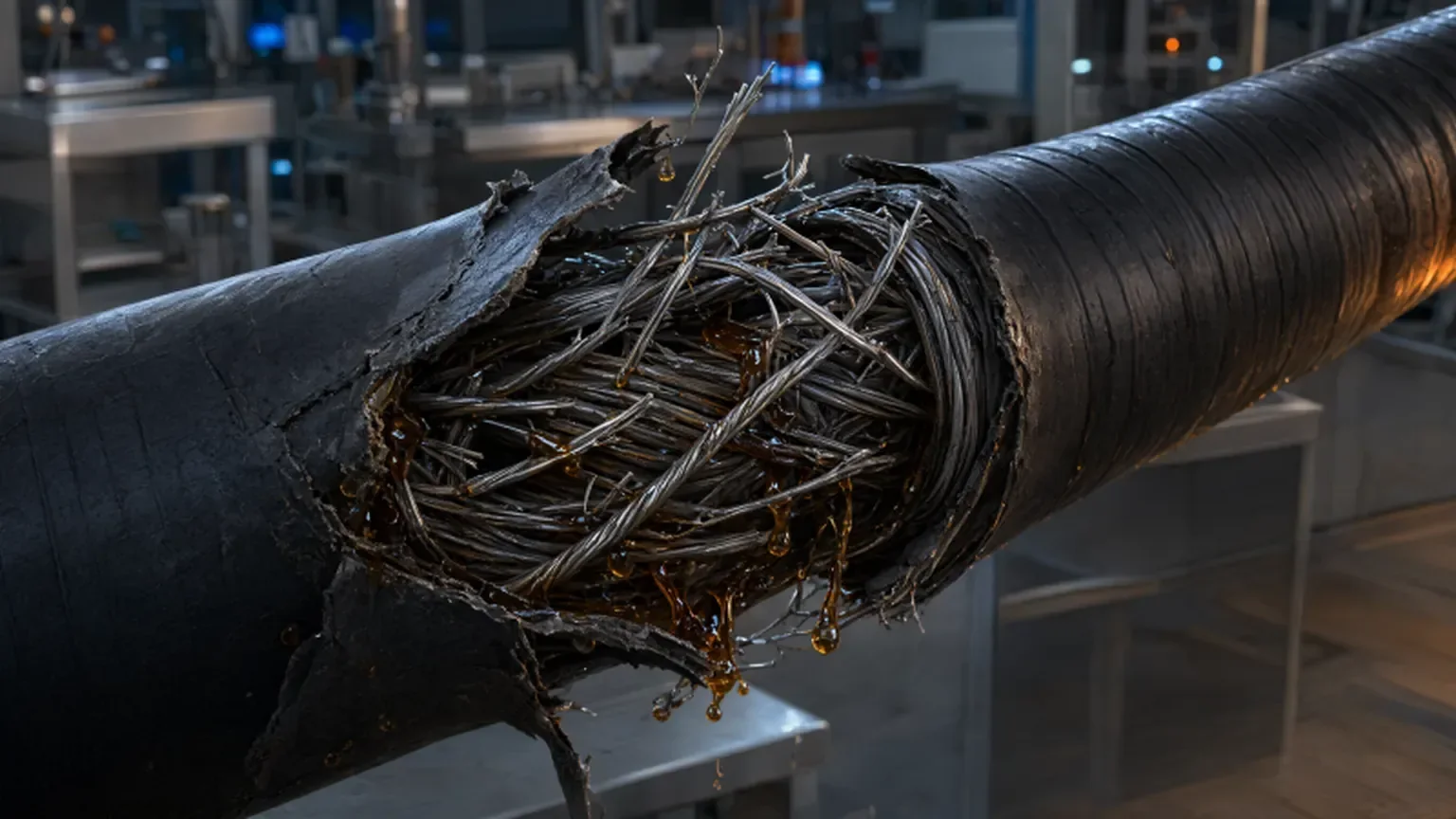

• Продольный разрыв тела шланга: трещина идет вдоль оси рукава на прямолинейном участке, при этом проволоки силового металлокорда разорваны по всей толщине с образованием характерной «розочки». Концы стальных проволок имеют следы чистого вязкого среза от мгновенного растяжения.
• Локальное грыжеобразное вздутие: перед полным разрывом наружный резиновый слой вспучивается крупными пузырями под действием масла, пробившего внутренний слой трубки через разошедшиеся витки силового корда.
• Срыв концевого фитинга: гидравлический клин выталкивает хвостовик ниппеля из обжимной гильзы с разрывом зубьев зацепления муфты за силовой каркас.

Ошибки радиуса изгиба и кинематики подвижных трасс

Вторая распространенная причина повторных аварий, это пренебрежение законами геометрии гибких трубопроводов при прокладке линий на шарнирно-сочлененных узлах спецтехники. При работе рукояти, стрелы экскаватора или манипулятора гидрошланги испытывают сложное трехмерное пространственное движение, включающее циклический изгиб, кручение и осевую деформацию.

1. Инженерная формула расчета радиуса изгиба и монтажной длины

Каждый рукав высокого давления в соответствии с международными стандартами DIN EN 853, DIN EN 856 и ISO 1436 имеет жестко нормированный минимальный радиус изгиба $R_{min}$. Для оплеточных рукавов 1SN и 2SN он составляет от 90 до 300 мм в зависимости от диаметра, а для тяжелых навивочных рукавов 4SP и 4SH достигает 280-500 мм. При уменьшении радиуса изгиба ниже паспортного значения проволоки внешнего слоя корда испытывают пластическое перерастяжение, а проволоки внутреннего слоя сминаются и теряют продольную устойчивость.

Для определения минимальной рабочей длины гибкого участка шланга, компенсирующего поворот стрелы или гидроцилиндра на угол $lpha$, применяется инженерная зависимость:

L = π · R · (α / 180°) + 2 · L_нейтр + ΔL_деформация

Где:

• L: полная расчетная длина рукава между базовыми плоскостями фитингов, мм.
• R: фактический радиус дуги изгиба при максимальном угле раскрытия узла (обязан быть строго больше $R_{min}$), мм.
• α: максимальный угол поворота сочленения в градусах.
• L_нейтр: длина обязательного прямолинейного нейтрального участка перед обжимной муфтой, составляющая не менее 2 наружных диаметров шланга (2 · D_нар).
• ΔL_деформация: технологический компенсационный запас на продольную деформацию рукава под рабочим давлением.

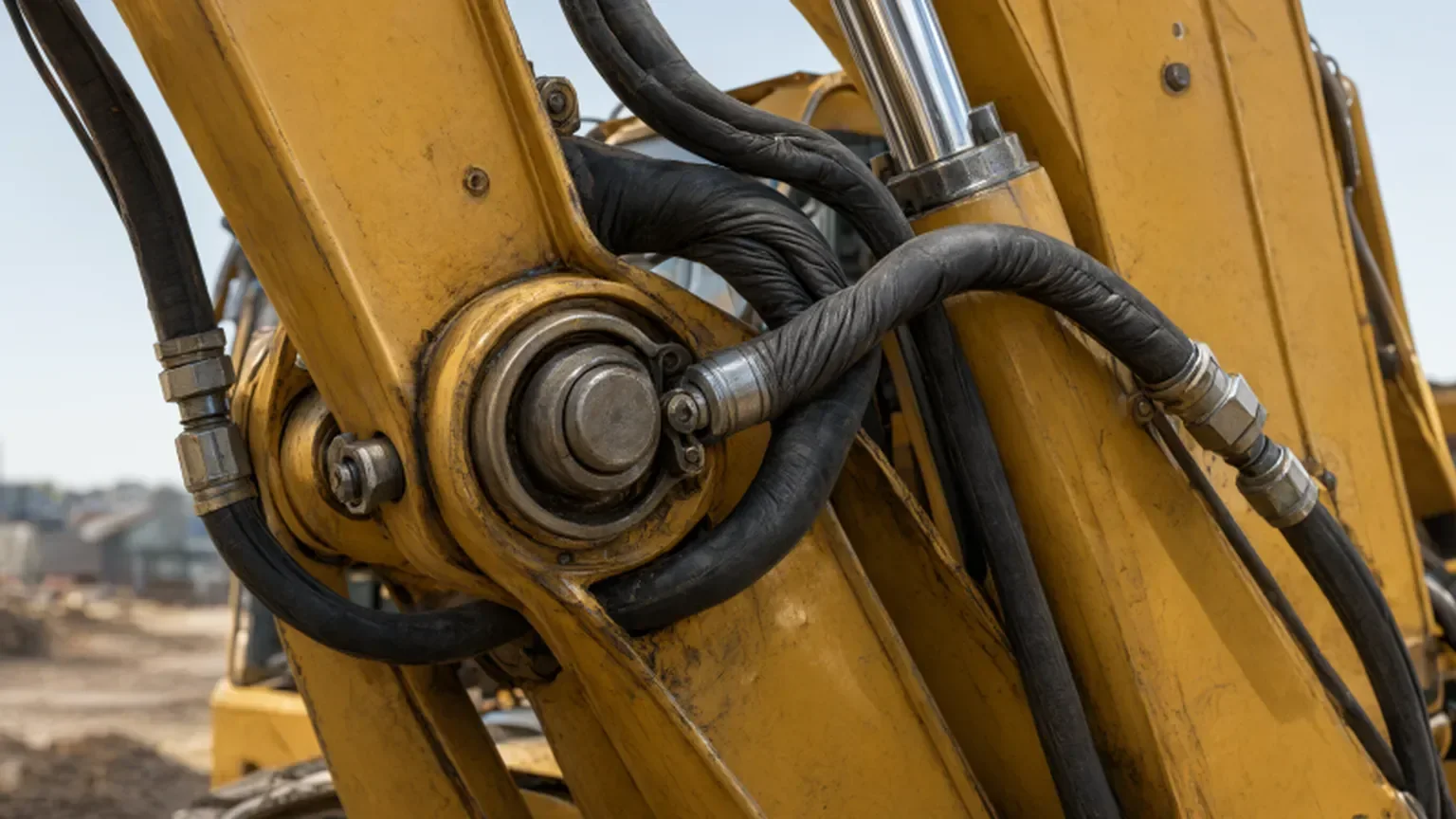

2. Опасность бокового излома в околомуфтовой зоне

Самой уязвимой точкой любого РВД является зона сопряжения жесткой стальной муфты и эластичного тела шланга на расстоянии 20-60 мм от края обжимной гильзы. В этой точке возникает колоссальный градиент жесткости. Если шланг изгибается непосредственно на выходе из муфты, кромка металлической гильзы работает как резец: при каждом рабочем цикле навески кромка подрезает наружную резину и циклически заламывает проволоки оплетки.

Усталостный излом стального корда в околомуфтовой зоне происходит всего за 10 000-30 000 циклов срабатывания механизма. Для полного устранения этой проблемы применяются жесткие угловые фитинги с углами 45° и 90° (стандартов DKO, BSP, JIC, SAE), направляющие ось рукава строго по касательной к естественной траектории движения линии.

3. Осевое скручивание рукава при затяжке фитингов

Осевое скручивание (торсионная нагрузка): скрытый враг рукавов высокого давления. Рукав сконструирован исключительно для восприятия радиальных усилий давления и плоского осевого изгиба. Если при монтаже слесарь затягивает накидную гайку одним ключом, проворачивая тело шланга всего на 5-7 градусов относительно продольной оси, внутреннее напряжение в витках стального корда возрастает на порядок.

Под воздействием циклического давления скрученный рукав стремится самопроизвольно раскрутиться. Силовые проволоки начинают тереться друг о друга, генерируя локальный перегрев, перерезая соседние пряди и вызывая расслоение резинового массива. Скручивание на 10 градусов сокращает ресурс гидравлического шланга на 85-90%. Контроль прямолинейности монтажа выполняется по непрерывной продольной маркировочной полосе на наружном слое резины: линия маркировки обязана идти строго прямо без спиралевидных закручиваний.

4. Учет продольной усадки шланга под рабочим давлением

В соответствии с ГОСТ 25452-90 и европейским стандартом EN 853, при подаче номинального гидравлического давления рукав изменяет свои геометрические размеры: наружный диаметр расширяется, а длина шланга сокращается на величину от -2% до -4% (для некоторых типов оплеточных рукавов удлинение может достигать +2%).

Если рукав смонтирован внатяг между двумя неподвижными штуцерами без запаса на усадку, при первом же рабочем цикле напорная магистраль сократится. Натяжение шланга создаст осевое усилие до нескольких сотен килограммов, выламывающее штуцеры из распределителя или выдергивающее фитинг из муфты. При монтаже любой гидролинии обязателен провес или компенсационная S-образная дуга с провисанием не менее 3-5% от общей длины трассы.

Механический и абразивный износ: перетирание о металлоконструкции

Строительные площадки, песчаные карьеры и лесосеки создают крайне агрессивную среду для эластомеров. Абразивная пыль, гранитный отсев, древесная щепа и постоянная вибрация гидравлической аппаратуры превращают любой контакт шланга с металлом в интенсивный процесс шлифования.

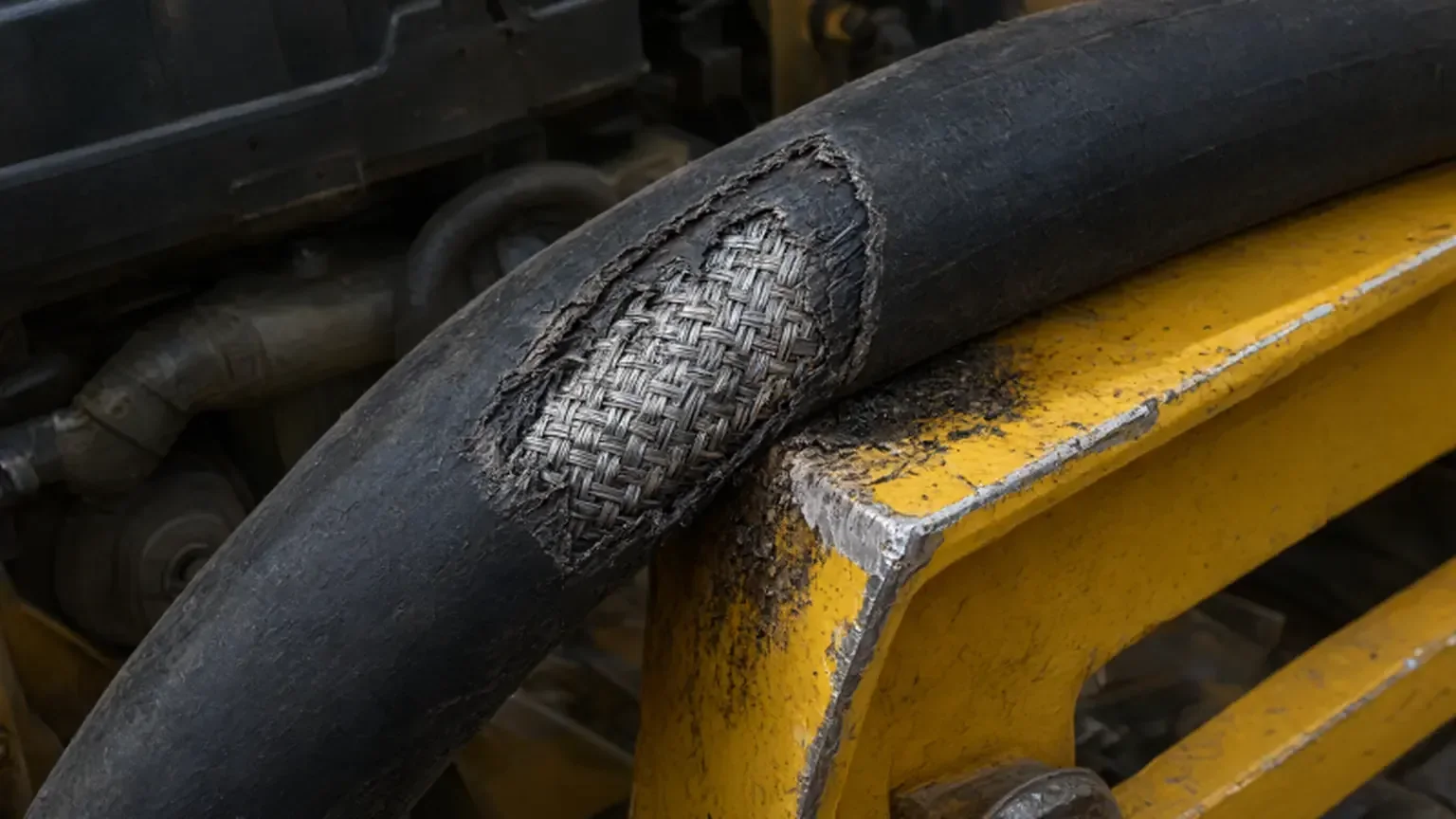

1. Контакт с острыми кромками технологических окон и рамы

При прокладке трасс через технологические отверстия в раме поворотной платформы, лонжеронах или балках стрелы шланги неизбежно касаются стальных кромок. При работе гидронасоса жидкость пульсирует с частотой вращения вала (от 25 до 50 Гц), порождая микровибрации рукава с амплитудой 1-3 мм. На острой необработанной кромке листового металла наружный резиновый слой толщиной 1.5-2.5 мм перетирается до металлического корда всего за 150-300 моточасов непрерывной работы.

Оголение стальной оплетки запускает цепную реакцию ускоренной деградации. Атмосферная влага, солевые противогололедные реагенты и агрессивная щелочная пыль вызывают коррозию высокоуглеродистой стали проволок. Сечение проволоки истончается, коррозионные микрораковины становятся очагами усталостных микротрещин, и рукав взрывается при рядовом подъеме груза.

2. Перекрестное истирание в плотных пучках гидролиний

На современных многопоточных экскаваторах к стрелочному навесному оборудованию подходит от 4 до 12 независимых гидролиний (напорные, сливные, дренажные, линии управления гидрозамками и гидромолотом). В местах групповой укладки шланги часто стягивают в плотные связки подручными средствами: пластиковыми электромонтажными хомутами-стяжками или резиновыми жгутами.

Это грубейшая инженерная ошибка. Шланги соседних контуров работают под разными циклическими давлениями и расширяются несинхронно. В результате рукава непрерывно трутся друг о друга своими наружными рифлеными поверхностями. Скорость взаимного абразивного износа синтетического каучука двух соприкасающихся шлангов в условиях загрязнения кварцевым песком в три раза выше, чем при трении резины о полированную сталь.

Сводная таблица дефектовки: признак разрушения, причина и техническое решение

Инженеры сервисного центра завода ГИДРОНА систематизировали многолетний опыт ремонта и рекламационного анализа в единую матрицу дефектовки гидравлических рукавов:

Практические методы защиты и правильный монтаж гидролиний

Для предотвращения механических и термических повреждений гидролиний завод ГИДРОНА рекомендует применять комплекс превентивных технических решений, доказавших надежность на тяжелой технике ведущих мировых и отечественных брендов.

1. Защитные спирали высокой плотности из модифицированного полиэтилена (SGX)

Пластиковая спиральная лента изготавливается методом экструзии из ударопрочного полиэтилена высокой плотности (HDPE). Спираль имеет закругленные фаски кромок, исключающие подрезание наружного слоя резины шланга при подвижках. Преимущества спиральной защиты:

• Абсолютная абразивная стойкость: износостойкость полиэтилена к истиранию песком и гравием в 4-6 раз превосходит прочность натурального и синтетического каучука.
• Широкий температурный диапазон: пластификаторы сохраняют эластичность спирали при температурах от -50 °C до +100 °C, предотвращая растрескивание на сильном морозе.
• Формирование защищенных жгутов: спираль увеличенного диаметра позволяет аккуратно объединить параллельные шланги в единый монолитный пакет, предотвращая их хаотичный перехлест и взаимное перетирание.

2. Огнестойкие терморукава и защитные текстильные чехлы

В моторных отсеках, вблизи турбокомпрессоров и выхлопных коллекторов, а также на металлургической технике шланги подвергаются интенсивному тепловому излучению (до +300-500 °C) и риску попадания брызг расплавленного металла.

Для таких зон применяются огнеупорные терморукава типа Pyrojacket, состоящие из плетеного стекловолоконного или базальтового чулка, покрытого толстым слоем высокотемпературного силиконового эластомера красного цвета. Терморукав выдерживает кратковременный нагрев до +1650 °C и надежно защищает резину от термического старения. На строительных объектах также востребованы плотные текстильные полиамидные чулки: при аварийном проколе шланга микроструя кипящего масла распыляется и гасится внутри плотного плетения ткани, защищая оператора от тяжелейших инъекционных травм.

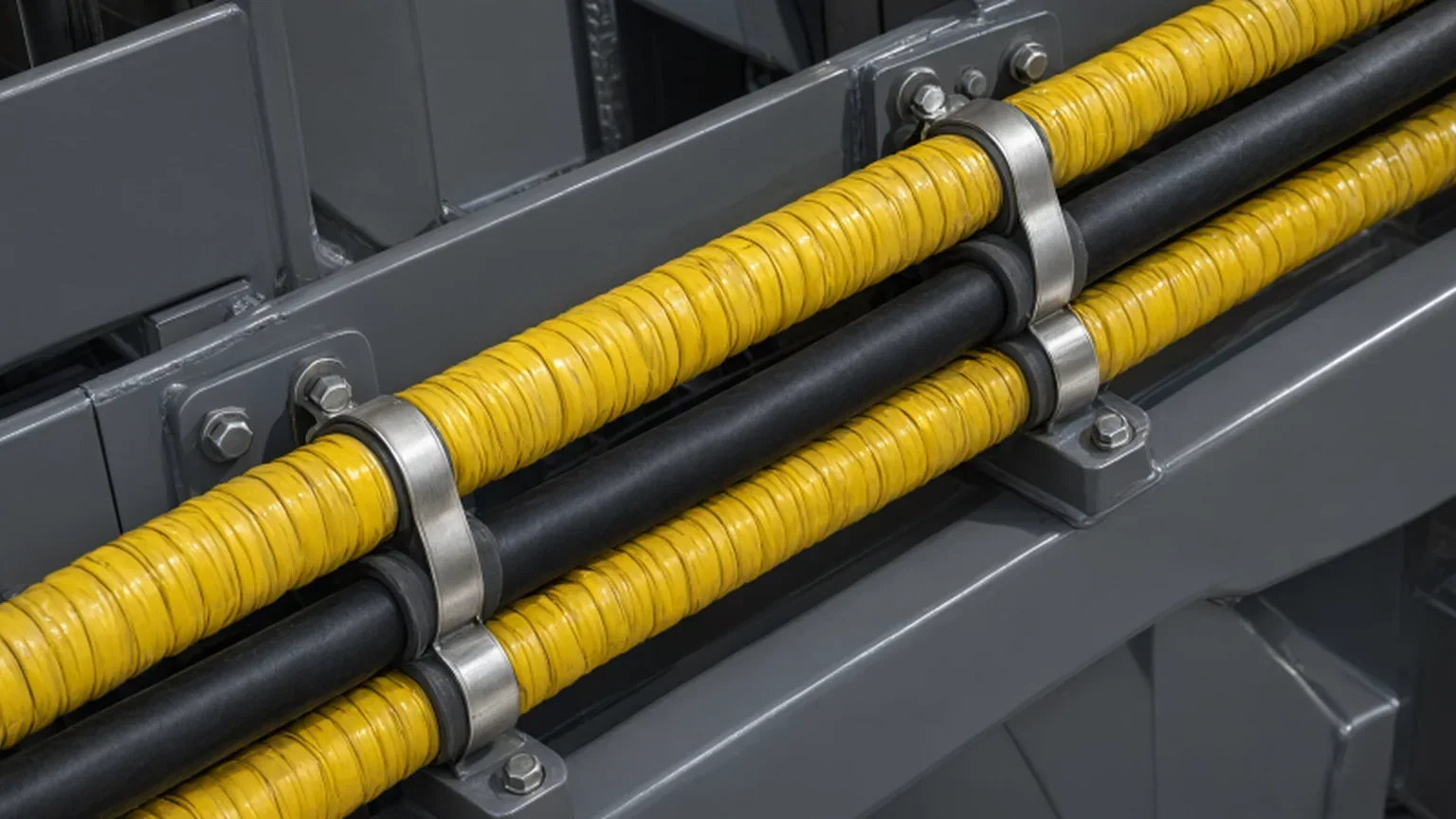

3. Фиксация гидролиний блочными хомутами стандарта DIN 3015

Прокладка рукавов не должна допускать свободного провисания и вибрационных биений. Для жесткой фиксации трасс применяются промышленные хомуты стандарта DIN 3015 (легкая, тяжелая и двухместная серии):

• Корпус хомута состоит из двух симметричных полипропиленовых или полиамидных полублоков с профилированной ребристой внутренней поверхностью.
• Для компенсации динамических пульсаций и температурных расширений применяются специализированные эластомерные резиновые вкладыши, демпфирующие до 80% вибрационной энергии, передаваемой от гидронасоса на металлоконструкции машины.
• Хомуты монтируются на приварные пластины с шагом фиксации не более 1.0-1.5 метра на прямых участках и обязательно устанавливаются перед началом зоны подвижного изгиба.

Заводской ремонт и прецизионное производство РВД на мощностях завода Гидрона

Если рукав высокого давления разрушен, попытки кустарного восстановления на объекте с помощью хомутов, резьбовых сгонов или повторного обжима старых гильз категорически недопустимы. В напорных гидролиниях с давлением до 420 бар единственным стандартом безопасности является сертифицированный заводской ремонт рукавов высокого давления на специализированном оборудовании.

Производственный комплекс ГИДРОНА гарантирует абсолютное качество сборки и восстановления гидротрасс любого уровня сложности:

• Парк автоматизированных опрессовочных станков: радиальные прессы Uniflex и Finn-Power с микрометрической электронной индикацией диаметра обжима обеспечивают повторяемость параметров с точностью до 0.02 мм, исключая как недожим муфты, так и перекусывание корда.
• Комплектующие ведущих стандартов: в наличии более 6000 позиций фитингов и адаптеров метрических и дюймовых стандартов (DK, DKO, BSP, JIC, ORFS, Banjo, фланцы SAE Code 61 и Code 62 на 3000 и 6000 PSI) из легированной стали с цинк-никелевым антикоррозионным покрытием.
• Обязательная пневмоочистка полостей: каждый рукав перед опрессовкой и после отреза продувается специальными поролоновыми пневмопыжами под давлением 8 бар, полностью очищая внутренний канал от абразивной резиновой крошки и металлической стружки.
• Стендовые гидроиспытания: готовые рукава проходят контроль пробным статическим давлением на аттестованном стенде с выдачей паспорта изделия.
• Мобильные выездные мастерские ГИДРОНА: специализированные автомобили технической помощи оперативно выезжают на объекты в Москве, Московской области и регионах, обеспечивая диагностику гидросистемы, дефектовку узла и изготовление нового рукава за 30-40 минут прямо на площадке заказчика.

Частые вопросы сервисных инженеров по предотвращению порывов РВД

1. Почему новый рукав лопнул точно по продольной маркировочной полосе через 3 дня после монтажа?
Это классический признак торсионного скручивания рукава при затягивании накидной гайки. Если монтажник не удерживал корпус фитинга вторым рожковым ключом, шланг повернулся вокруг оси на 5-10 градусов. Под циклическими пульсациями давления перекрученный силовой корд начал перетирать сам себя, что привело к усталостному разрыву каркаса вдоль линии закрутки.

2. Как часто необходимо проверять давление азота в гидроаккумуляторе спецтехники?
Инструментальный контроль давления предзарядки азота в гидроаккумуляторе с помощью сервисного манометрического набора и заправочного штуцера рекомендуется выполнять каждые 1000 моточасов либо не реже одного раза в 6 месяцев. При падении давления более чем на 15% от номинала требуется дозаправка сухим азотом высокой чистоты.

3. Можно ли фиксировать несколько гидравлических шлангов вместе пластиковыми кабельными стяжками?
Категорически запрещено. Пластиковые стяжки имеют острые грани, которые под воздействием вибрации быстро врезаются в наружный слой резины. Кроме того, стяжка зажимает шланги с разной амплитудой расширения, провоцируя их взаимное перетирание. Для группировки линий следует использовать спиральную защиту SGX или двухместные блочные хомуты DIN 3015.

4. В чем опасность замены рукава навивочного типа 4SP на оплеточный рукав 2SN того же диаметра?
Рукава навивочной конструкции (4SP, 4SH) имеют силовой каркас из четырех слоев спирально навитой высокопрочной проволоки, что обеспечивает колоссальную стойкость к циклическим импульсным перегрузкам и гидроударам. Оплеточный рукав 2SN рассчитан на меньшие динамические нагрузки. Установка 2SN в линию с гидроударами приведет к его разрыву в первые десятки циклов работы оборудования.

5. Как правильно измерить фактический радиус изгиба шланга на рабочей машине?
Радиус изгиба замеряется по внутренней образующей дуги шланга в момент, когда рабочий орган спецтехники приведен в крайнее рабочее положение максимального изгиба линии. Замер выполняется радиальным шаблоном или вычислением по хорде и высоте дуги сегмента окружности. Полученное значение должно превышать минимальный паспортный радиус $R_{min}$ из каталога завода ГИДРОНА с запасом не менее 15-20%.
