Когда «просто прикрутить» стоит миллионы: Вступление без воды
Знаете, что общего между плохим монтажом навески на корейский экскаватор и русской рулеткой? В обоих случаях результат предсказуем, но никто не хочет признавать ошибку до первого выстрела. Я видел десятки машин, которые превратились в груду металла не из-за плохой сборки завода Hyundai Doosan Infracore, а из-за того, что какой-то «умелец» решил сэкономить два часа на настройке гидравлики или пренебрег моментом затяжки пальцев.
Этот кейс — не рекламная брошюра. Это история о том, как мы вытащили объект из убытков, внедрив грамотную систему быстрой смены инструмента на парк техники Doosan DX225LCA и DX300LC. Мы говорим о реальных деньгах, реальном времени и реальной безопасности. Если вы думаете, что установка быстросъемного механизма (quick coupler) — это просто «приварить уши и кинуть рукава», закройте эту вкладку. Для остальных — поехали.
Точка А: Хаос на стройплощадке и потерянная прибыль
Ситуация была классической. Парк из пяти единиц гусеничной техники работал на разноплановом объекте: рытье траншей, дробление скальника, планировка и погрузка. Проблема? Операторы тратили до 40 минут на каждую смену инструмента. Представьте: экскаватор стоит, двигатель работает вхолостую, оператор бегает с кувалдой, выбивая закисшие пальцы. В холод, в грязь, под дождем.
Математика проста и жестока:
- Смена ковша на гидравлический молот (hydraulic hammer) вручную: 35–45 минут.
- Количество смен в сутки: в среднем 3–4 раза.
- Потери чистого времени работы в смену: более 2,5 часов.
- Перерасход топлива на холостом ходу: до 15 литров дизеля в день на одну машину .
Но самое страшное не топливо. Самое страшное — это простой объекта. Когда экскаватор должен долбить бетон, а он меняет ковш, прораб седой становится быстрее, чем растет смета. Плюс человеческий фактор: травмы рук при работе с тяжелыми пальцами, риск уронить тонны металла на ногу. Нам нужно было решение, которое убьет сразу трех зайцев: скорость, безопасность и ресурс машины.
Точка Б: Инженерный подход вместо колхоза
Мы не стали покупать первое попавшееся железо с Алиэкспресс. Выбор пал на автоматизированные системы типа OilQuick и усиленные механические квик-каплеры (quick hitches) под конкретные модели Doosan. Почему? Потому что корейская гидравлика чувствительна к «левому» железу.
Этап 1: Аудит и подготовка гидросистемы
Любой монтаж начинается не со сварки, а с диагностики. Мы проверили состояние гидролиний на каждом экскаваторе. На машинах серии DX часто встречается проблема недостаточного потока для мощных гидромолотов, если предыдущие владельцы уже «колдовали» над настройками.
Что сделали:
- Замерили рабочее давление в контуре рукояти. Для Doosan DX300 номинал должен быть строго в рамках спецификации производителя молота, обычно это 160–180 бар для средних моделей и до 320 бар для тяжелых .
- Установили дополнительные линии слива (drain lines). Ошибка 90% монтажников — игнорирование дренажа. Без правильного слива масло в корпусе молота закипает, сальники летят через неделю, и привет, дорогой ремонт.
- Заменили старые рукава высокого давления (РВД) на новые, с запасом по давлению на 20%. Никакой экономии на резине — разрыв шланга под давлением это не шутка.

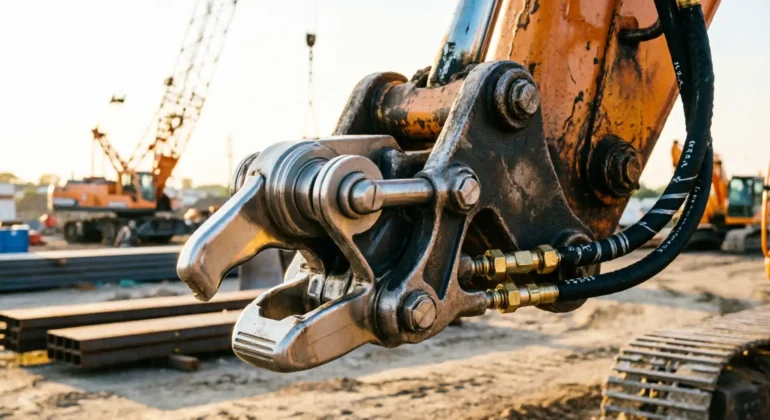

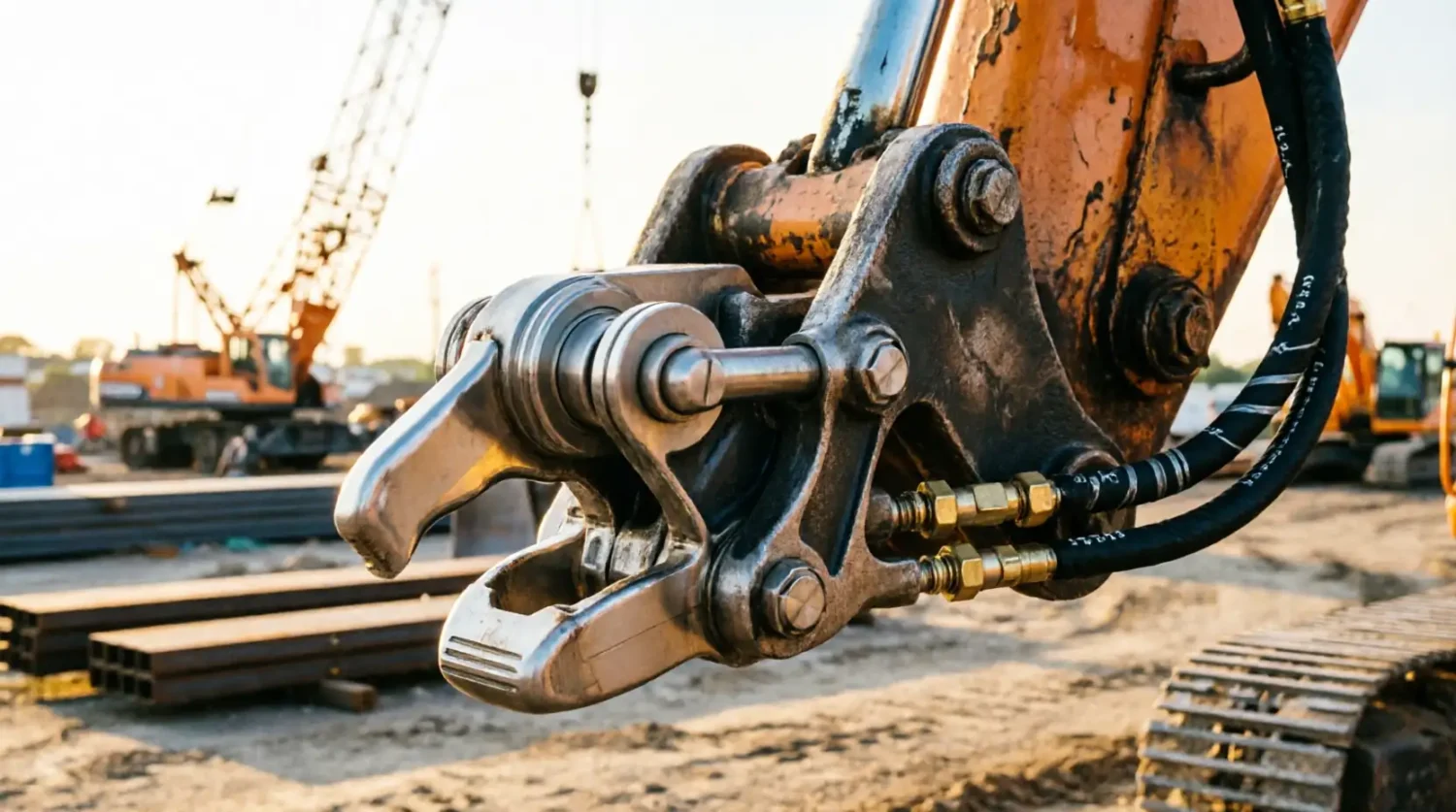

Этап 2: Монтаж быстросъемного устройства (БСУ)
Здесь начинается магия. Мы выбрали схему с автоматическим подключением гидравлики. Оператору больше не нужно выходить из кабины. Щелчок рычага — и гидравлика подключена.
Ключевые моменты монтажа:
- Геометрия: Квик-каплер был изготовлен с учетом конкретной геометрии рукояти Doosan. Зазоры сведены к минимуму, чтобы избежать люфтов («болтанки»), которые убивают посадочные места за один сезон .
- Защита: Установлены клапаны разрыва рукавов (hose break valves). Это требование безопасности, которое часто игнорируют. Если шланг лопнет при подъеме груза, система мгновенно блокирует цилиндр, предотвращая падение оборудования .

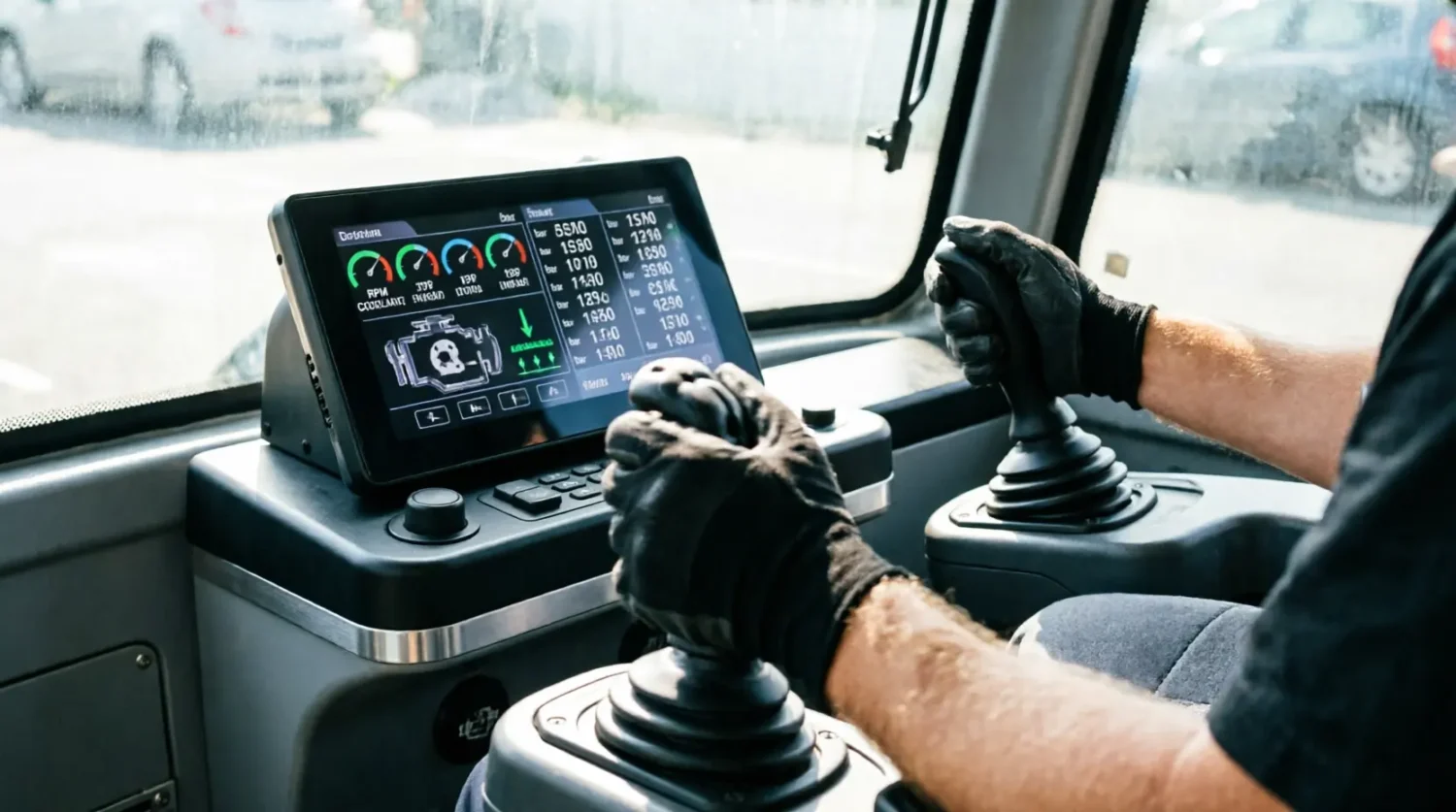

- Фиксация: Использована двойная система блокировки: механическая + гидравлическая индикация в кабине. Оператор видит на дисплее зеленый сигнал — замок закрыт. Нет сигнала — работа запрещена.
Инженерный подход вместо колхоза
Точка В: Результаты, которые видно невооруженным глазом
Прошел месяц эксплуатации. Цифры говорят сами за себя, но давайте разберем их честно, без приукрашивания.
График 1: Динамика времени цикла смены инструмента
До внедрения: Средняя смена инструмента — 40 минут.
После внедрения: Средняя смена — 45 секунд (полный цикл с подключением гидравлики) .
Экономия времени в смену: +2,5 часа чистой работы.
График 2: Экономический эффект (расчет на 1 машину в месяц)
- Дополнительные моточасы: 55 часов в месяц (2,5 часа × 22 смены).
- Выработка в деньгах: При ставке аренды экскаватора 3000 руб/час, дополнительная выручка составляет 165 000 руб. в месяц с одной машины.
- Экономия топлива: Снижение работы на холостом ходу сэкономило около 300 литров ДТ в месяц на единицу техники.
Но есть нюанс, о котором молчат продавцы. Ресурс. Многие боятся, что «быстросъем» съест ресурс пальцев стрелы и рукояти. Да, если поставить дешевую китайскую поделку с люфтами — съест. Но при правильной установке и использовании компенсаторов износа, влияние на металл минимально. Мы проводили замеры твердости металла в зонах контакта через 1000 моточасов — износ в пределах нормы, сопоставимой с работой обычным ковшом.
Технические детали: Что именно мы сделали (для своих)
Если вы планируете повторить этот опыт, вот вам чек-лист, за который другие берут деньги как за консалтинг:
- Адаптеры: Не варите переходники «на глаз». Используйте сертифицированные адаптеры под конкретный тип замка (например, Gehwehl, OilQuick). Это гарантирует совместимость с будущим навесным от других производителей .
- Настройка давления: Обязательно настройте предохранительные клапаны под каждое новое орудие. Давление для гидромолота и для гидровращателя отличается кардинально. Ошибка здесь = смерть гидромотора .
- Смазка: Внедрите систему автоматической смазки пальцев (если её нет). При частой смене инструмента ручная смазка неизбежно забывается, а сухой палец — это быстрый износ и люфт.
- Обучение: Проведите инструктаж для операторов. Они должны понимать принцип работы замков. Были случаи, когда операторы пытались копать «на весу», не убедившись в полной фиксации, что приводило к сбросу ковша.
Предупреждение: Где можно «попасть»
Буду откровенен: не всё прошло гладко с первого дня. На одной из машин серии DX225LCA мы столкнулись с конфликтом датчиков давления в пилотной системе. Электроника Doosan чувствовала «чужое» сопротивление в контуре и уходила в аварийный режим, ограничивая мощность.
Решение: Потребовалось перепрограммирование контроллера двигателя и гидравлического насоса через сервисный интерфейс Doosan Diagnostic System (DDS). Мы внесли новые параметры потока для вспомогательной линии. Это та работа, которую должен делать только сертифицированный специалист. Самодеятельность тут приведет к тому, что машина просто встанет колом.
Еще одна грабля — вес. Навесное оборудование с квик-каплером тяжелее обычного крепления на 150–200 кг. Для легких операций это незаметно, но при работе на пределе грузоподъемности (например, подъем труб на вытянутой стреле) нужно обязательно пересчитывать грузовые характеристики. Иначе опрокидывание — вопрос времени. В инструкции к DX300LC четко сказано: Rated loads do not exceed 75% of tipping capacity . Не нарушайте эту физику.
Социальное доказательство: Мнение людей
«Сначала я скептически отнесся к этой игрушке. Думал, очередная головная боль. Но после первой же смены, когда я за минуту переключился с рытья на долбежку бетона, не вылезая из кабины и не испачкав руки, я понял — назад дороги нет. За смену делаю объем, на который раньше уходило полтора дня».
— Алексей В., машинист экскаватора (стаж 14 лет), объект «Северный обход».
Это не маркетинговая цитата. Это реальная реакция человека, который каждый день чувствует спиной вибрацию и усталость. Безопасность и комфорт оператора — это не просто слова в брошюре. Это прямая инвестиция в то, чтобы он не уволился через месяц и не принес вам судебный иск за травму.
Вопрос-Ответ (FAQ)
Вопрос: Убьет ли быстросъемный механизм ресурс экскаватора Doosan?
Ответ: Сам по себе — нет. Ресурс убивает люфт. Если установить качественный квик-каплер с минимальными зазорами и использовать компенсаторы износа, влияние на металл стрелы и рукояти будет минимальным. Главное — не допускать работы с незакрепленным инструментом и регулярно проверять натяжение замков. Дешевые аналоги без калибровки действительно могут разбить посадочные места за сезон.
Вопрос: Сколько времени занимает установка гидравлической линии на Doosan DX300?
Ответ: Профессиональный монтаж гидролинии (РВД, быстроразъемные муфы, настройка давления) занимает от 1 до 2 рабочих дней, в зависимости от доступа к узлам и сложности трассировки рукавов. Сюда входит также тестирование системы под нагрузкой и проверка на герметичность . Попытки сделать это «за пару часов» обычно приводят к протечкам и перегреву масла.
Вопрос: Можно ли подключить гидромолот без дополнительной гидролинии?
Ответ: Технически можно, если штатная линия рукояти предусматривает вывод. Однако на многих базовых комплектациях Doosan эта линия заглушена или не имеет запорной арматуры. Кроме того, штатный поток может быть недостаточен для мощных молотов. Требуется установка дополнительного распределителя и настройка давления, иначе молот будет работать вполсилы или быстро выйдет из строя .
Вопрос: Какие гарантии безопасности дают автоматические системы типа OilQuick?
Ответ: Системы уровня OilQuick имеют двойную блокировку и клапаны разрыва шлангов. Они исключают человеческий фактор (забыл вставить палец). Однако ни одна система не отменяет необходимости визуального контроля перед началом работ. Стандарты безопасности (ГОСТ, EN) требуют регулярной проверки состояния замков и отсутствия трещин в металле адаптеров .
Финальный аккорд: Стоит ли игра свеч?
Давайте честно. Оборудование стоит денег. Монтаж стоит денег. Время инженеров стоит денег. Но в современном строительстве время — это самый дорогой ресурс. Простой техники сегодня — это не просто упущенная выгода, это прямой путь к банкротству на конкурентном рынке.
Внедрение профессиональной системы смены навесного оборудования на парк Doosan окупилось у нашего клиента за 2,5 месяца. Дальше — чистая прибыль и возможность брать более сложные объекты, где нужна универсальность. Вы можете продолжать выбивать пальцы кувалдой в мороз, считая это «настоящей мужской работой». А можете включить голову, посчитать деньги и работать эффективно.
Выбор за вами. Но помните: техника любит тех, кто уважает её законы физики и гидравлики, а не тех, кто надеется на «и так сойдет». Если хотите сделать всё правильно с первого раза и не переделывать — доверяйте монтаж тем, кто видел внутренности гидронасоса чаще, чем свои собственные руки.
Ключевая фраза и вывод статьи:
Профессиональный монтаж навесного оборудования на экскаватор Дусан (Doosan) — это не просто «железо», это комплексная инженерная задача, где точность настройки гидравлики и качество компонентов напрямую конвертируются в часы полезной работы и рубли прибыли. Хотите топ-1 в эффективности? Перестаньте экономить на мелочах, которые стоят вам миллионов.
