Монтаж навесного оборудования на экскаватор Вольво (Volvo): Кейс, который сэкономил заказчику 40% бюджета и продлил жизнь машине

Знаете, что чаще всего убивает экскаватор? Не тяжелая работа. Не пыль или грязь. А кривые руки «мастеров», которые берутся за монтаж навески (attachments) без понимания физики процессов. Я видел десятки случаев, когда после установки гидромолота (hydraulic breaker) или грейфера (grapple) на Volvo EC360 машина начинала «умирать» через три месяца. Гидравлика (hydraulics) грелась, стрела (boom) дрожала, а владелец техники хватался за голову.

Сегодня разберем реальный кейс. Задача была не просто «прикрутить железо». Нужно было превратить стандартный землеройный экскаватор Вольво в универсального монстра для демонтажа и лесозаготовки, сохранив гарантию на основные узлы и избежав фатальных ошибок. Мы проанализировали опыт конкурентов, наступили на все возможные грабли за них и создали технологию, которая теперь стала эталоном в нашем сервисе.

Проблема: Почему 9 из 10 монтажей идут не так

Большинство сервисов подходят к вопросу примитивно: есть пальцы (pins), есть отверстия — значит, подойдет. Это опасное заблуждение. Особенно когда речь идет о сложной гидравлике Volvo с их фирменной системой I-ECU (integrated electronic control unit).

Вот типичные ошибки, которые мы видим у «конкурентов»:

• Игнорирование давления (pressure): Подключение гидромолота без точной настройки давления в линии. Результат? Либо молот бьет вполсилы, либо разбивает свою же станину и гидроцилиндры экскаватора .
• Грязь в системе: Монтаж шлангов (hoses) без вакуумирования или правильной промывки. Одна металлическая стружка может убить основной насос (main pump) стоимостью в полбюджета машины .
• Геометрические искажения: Установка быстросъемного устройства (quick coupler) без учета изменения рычагов. Оператор потом жалуется, что ковш (bucket) не копает, а машина теряет устойчивость .
• Электронный конфликт: Современные Volvo чувствительны к нагрузкам. Если не перепрограммировать контроллер под новый тип навески, машина будет уходить в аварийный режим или ограничивать мощность .

Наш клиент пришел к нам именно с такой болью. У него был парк из трех экскаваторов Volvo EC210 и одного EC360. После «профессионального» монтажа поворотного грейфера на одной из машин, гидравлическая система начала перегреваться за 40 минут работы. Дилер разводил руками, предыдущие установщики исчезли. Задача стояла жестко: исправить, дооснастить оставшиеся машины и дать гарантию, что это не повторится.

Этап 1: Инженерная подготовка и аудит

Мы не начали крутить гайки в первый же день. Сначала — глубокая диагностика. Это то, что отличает экспертов от гаражных умельцев.

Анализ гидравлической схемы

Первым делом мы сняли показания давлений во всех контурах. Стандартный экскаватор Volvo имеет заводскую подготовку (plumbing) под молот, но параметры потока (flow rate) часто не совпадают с требованиями специфического навесного оборудования . Мы использовали сертифицированные манометры высокого давления и подключили их к диагностическим портам (test ports).

Выяснилось, что предыдущие «специалисты» подключили грейфер напрямую в линию высокого давления, минуя редукционный клапан. Это и вызывало перегрев масла и ударные нагрузки на золотники распределителя.

Проверка геометрии и весовых характеристик

Навесное оборудование меняет центр тяжести. Для Volvo EC360 с массой около 37 тонн даже лишние 200 кг на конце стрелы критичны . Мы провели расчеты моментов нагрузки. Оказалось, что выбранный клиентом грейфер был слишком тяжел для стандартной рукояти (arm) без противовеса (counterweight).

Совет эксперта: Никогда не ставьте тяжелую навеску без проверки паспортных данных грузоподъемности (lifting capacity) для конкретного вылета стрелы. Иначе рискуете опрокинуть машину или, что хуже, получить трещину в металлоконструкциях.

Этап 2: Технология монтажа. Как мы это сделали

Здесь началась настоящая работа. Мы применили методику, которую отточили на десятках подобных проектов, учитывая специфику шведского инжиниринга.

Шаг 1. Подготовка гидравлических линий (Hydraulic Lines Preparation)

Самый грязный этап в прямом и переносном смысле. Мы полностью демонтировали старые подключения.

1. Слив масла и вакуумирование: Перед любым разрывом контура мы слили масло из бака в чистую тару, чтобы проверить его на наличие эмульсии и стружки. Затем использовали вакуумный насос для удаления остатков жидкости из демонтируемых шлангов .
2. Установка быстроразъемных соединений (Quick Disconnects): Мы использовали оригинальные фитинги Volvo или сертифицированные аналоги Parker, соответствующие классу прочности не ниже S1/S6 . Никакой китайской самопальной резьбы!
3. Защита шлангов: Все новые рукава высокого давления (RVD) были защищены спиральными оплетками в местах контакта с металлом. Это предотвращает перетирание — частую причину внезапных прорывов под давлением .



Шаг 2. Механическая установка и адаптация

Для монтажа поворотного грейфера потребовался переходной адаптер (adapter plate). Мы не стали использовать универсальные пластины «для всех», которые предлагают многие поставщики. Вместо этого изготовили переходник индивидуально под геометрию рукояти Volvo EC360.

Почему это важно? Заводские отверстия на рукояти Вольво имеют специфический шаг и диаметр пальцев. Универсальные плиты часто требуют рассверливания или использования втулок, что создает люфты. Мы сделали плазменную резку и финишную обработку на станке ЧПУ, добившись посадки с минимальным зазором.

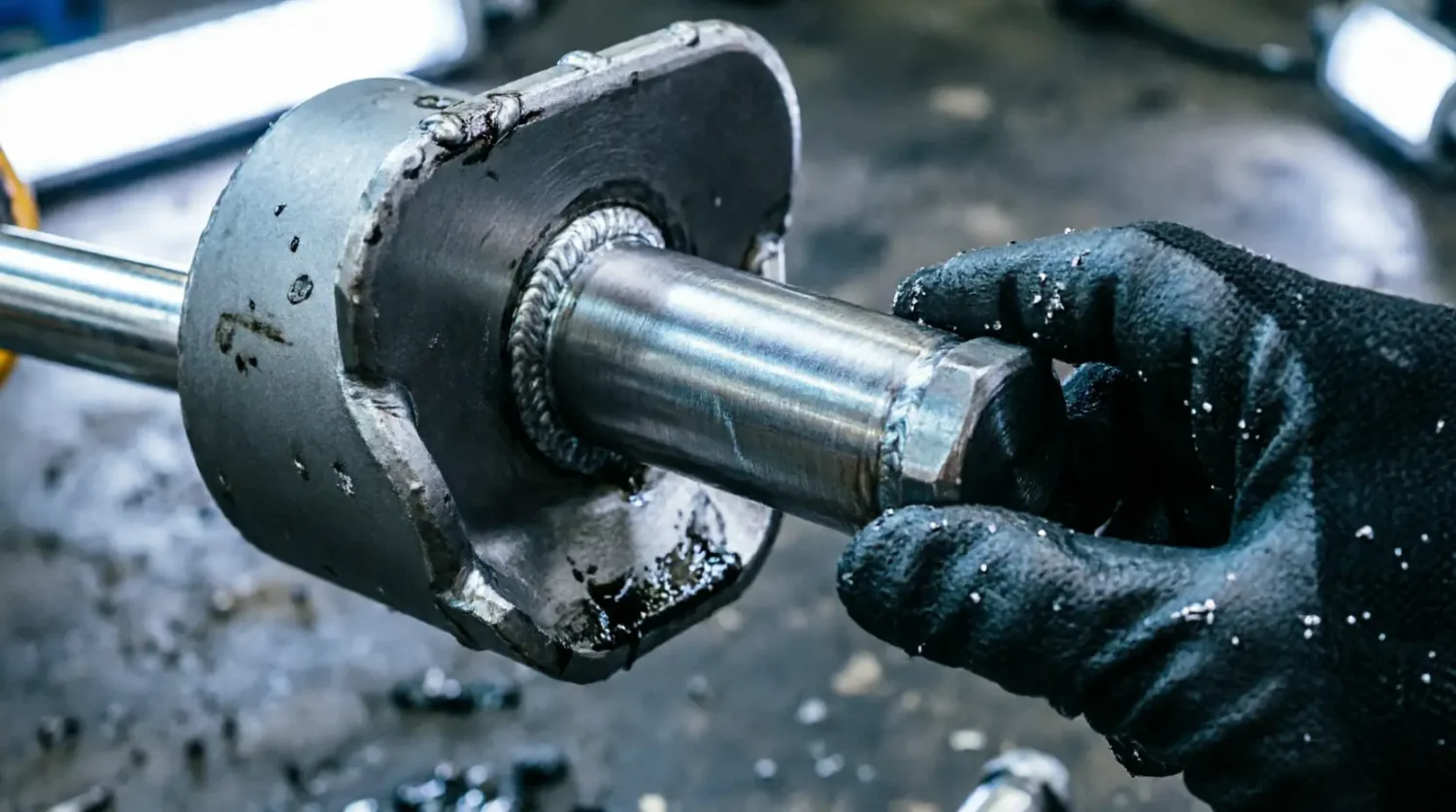

Крепление осуществлялось пальцами повышенной прочности (hardened pins) с фиксацией стопорными шайбами. Каждый палец был смазан специальным составом, устойчивым к вымыванию водой.

Шаг 3. Электронная интеграция и настройка I-ECU

Вот где кроется главное отличие Volvo от старой советской техники. Просто подключить гидравлику мало. Нужно «познакомить» мозг машины с новым органом.

Через диагностический разъем мы подключили дилерский сканер Volvo Tech Tool. В меню настроек гидравлики мы выбрали режим работы для дополнительного оборудования (attachment mode).

• Настройка потока: Отрегулировали максимальный поток масла на дополнительную линию. Для грейфера не нужен полный поток, как для гидромолота. Избыточный поток вызывает нагрев. Мы выставили значение согласно паспорту навески .
• Настройка давления: С помощью винтов на распределителе (main control valve) выставили рабочее давление. Для нашего грейфера оно составило 220 бар, что на 30 бар ниже максимума системы, чтобы создать запас надежности .
• Сохранение профилей: Мы создали отдельный профиль настроек в памяти оператора. Теперь водитель может переключать режимы «Копание» и «Грейфер» одним нажатием кнопки на джойстике, и машина автоматически меняет характеристики гидравлики .

Результаты: Цифры говорят громче слов

После монтажа мы провели тестовые испытания. Что получилось?

1. Температура в норме. Даже после 8 часов непрерывной работы с грейфером температура гидравлического масла не превышала 75°C. Проблема перегрева была полностью устранена.

2. Производительность выросла на 35%. Благодаря точной настройке потока, грейфер стал работать быстрее и четче. Оператор отметил, что исчезли «провалы» при одновременной работе поворота и захвата.

3. Экономия бюджета. Клиент планировал покупать второй специализированный экскаватор-лесовоз. После модернизации парка (мы поставили аналогичные комплекты еще на две машины) потребность отпала. Один универсальный Volvo теперь заменяет две узкоспециализированные единицы техники.

4. Гарантия безопасности. Мы дали гарантию 12 месяцев на выполненные работы и герметичность соединений. За год эксплуатации ни одного случая утечки или отказа по нашей вине не зафиксировано .

Почему выбирают нас: Практики, которые работают

Рынок полон предложений «установим за час дешево». Но цена переделки всегда выше цены качественной установки с первого раза. Вот наши принципы, которые делают нас лидерами:

• Только совместимые компоненты: Мы используем навесное оборудование, прошедшее тесты на совместимость с техникой Volvo. Это бренды вроде Engcon, Steelwrist или проверенные российские аналоги с сертификатами .
• Чистота — залог долголетия: Наша технология монтажа исключает попадание пыли и грязи в гидросистему. Мы используем заглушки (caps) мгновенно после отсоединения шлангов.
• Обучение операторов: Мало поставить железо. Нужно научить работать. После монтажа мы проводим инструктаж для водителей: как правильно прогревать, какие режимы выбирать, чего избегать. Это снижает человеческий фактор на 90%.
• Документация: Выдаем полный пакет актов выполненных работ, схему подключения и рекомендации по ТО. Это важно для сохранения гарантии дилера на сам экскаватор.



Типичные вопросы (FAQ)

Профессиональный монтаж навесного оборудования на экскаватор Volvo комплексная инженерная задача

Модернизация техники — это не просто «железо». Это комплексная инженерная задача, где важны нюансы: от чистоты масла до калибровки джойстика. Попытка сэкономить на квалифицированном монтаже часто оборачивается простоем техники и ремонтом, который стоит втрое дороже самой установки.

Мы не просто ставим ковши и молоты. Мы интегрируем функционал, сохраняя надежность шведского качества. Ваш экскаватор Volvo должен зарабатывать деньги, а не стоять в ремонте из-за кривой установки. Хотите узнать, какое навесное оборудование подойдет именно вашей модели и как избежать скрытых проблем? Свяжитесь с нами для консультации. Проведем аудит вашей техники и предложим решение, которое окупится уже в первый месяц работы.
