Как мы сэкономили заказчику 2,3 млн рублей за сезон, правильно интегрировав гидромолот и ковш на CAT 320, и почему 80% поломок происходят в первый месяц эксплуатации.
Введение: Когда железо молчит, говорят цифры
Знаете, в чем главная ошибка при покупке навески? Думают, что купил гидромолот — и работа пошла. На деле же, если ты просто прикрутил тяжелую железяку к стреле экскаватора Caterpillar без грамотной инженерной подготовки, ты подписал приговор своей гидравлике. В этом кейсе я расскажу не про красивые картинки из каталога, а про реальную боль, с которой мы столкнулись на объекте в Ленинградской области, и как её решили.
Речь пойдет о парке техники, где базовой машиной выступал гусеничный экскаватор Caterpillar 320 (модель D3). Задача стояла банальная, но критичная: увеличить универсальность машины. Заказчик хотел одним экскаватором и долбить мерзлый грунт, и рыть траншеи под коммуникации. Проблема была в том, что предыдущая попытка «быстрой замены» привела к перегреву масла и течи уплотнений штоков уже через три недели.
Диагностика проблемы: Почему стандартные решения не работают
Приехав на объект, мы увидели классическую картину «колхозного тюнинга». Быстросъемное устройство (quick coupler) было установлено кустарно, без учета геометрии рычагов. Гидравлические линии (hydraulic lines) были проложены так, что при полном выдвижении стрелы рукава (hoses) натягивались до звона. Это не просто неудобно — это прямая дорога к разрыву РВД (рукав высокого давления) под давлением в 350 бар .
Что мы обнаружили при дефектовке:
- Критический перегрев: Температура гидравлического масла достигала 95°C вместо рабочих 70–80°C. Причина? Неправильная настройка потока (flow rate) под гидромолот. Система работала на сброс, превращая энергию в тепло.
- Люфт в узлах: Из-за отсутствия смазки в пальцах быстросъема зазоры увеличились до 4 мм. Для экскаватора это уже не люфт, а ударные нагрузки, которые убивают рукоять (stick) и стрелу (boom).
- Несоответствие массы: Вес установленного гидромолота превышал рекомендуемые 10–12% от массы машины, что destabilized устойчивость при работе на вылете .

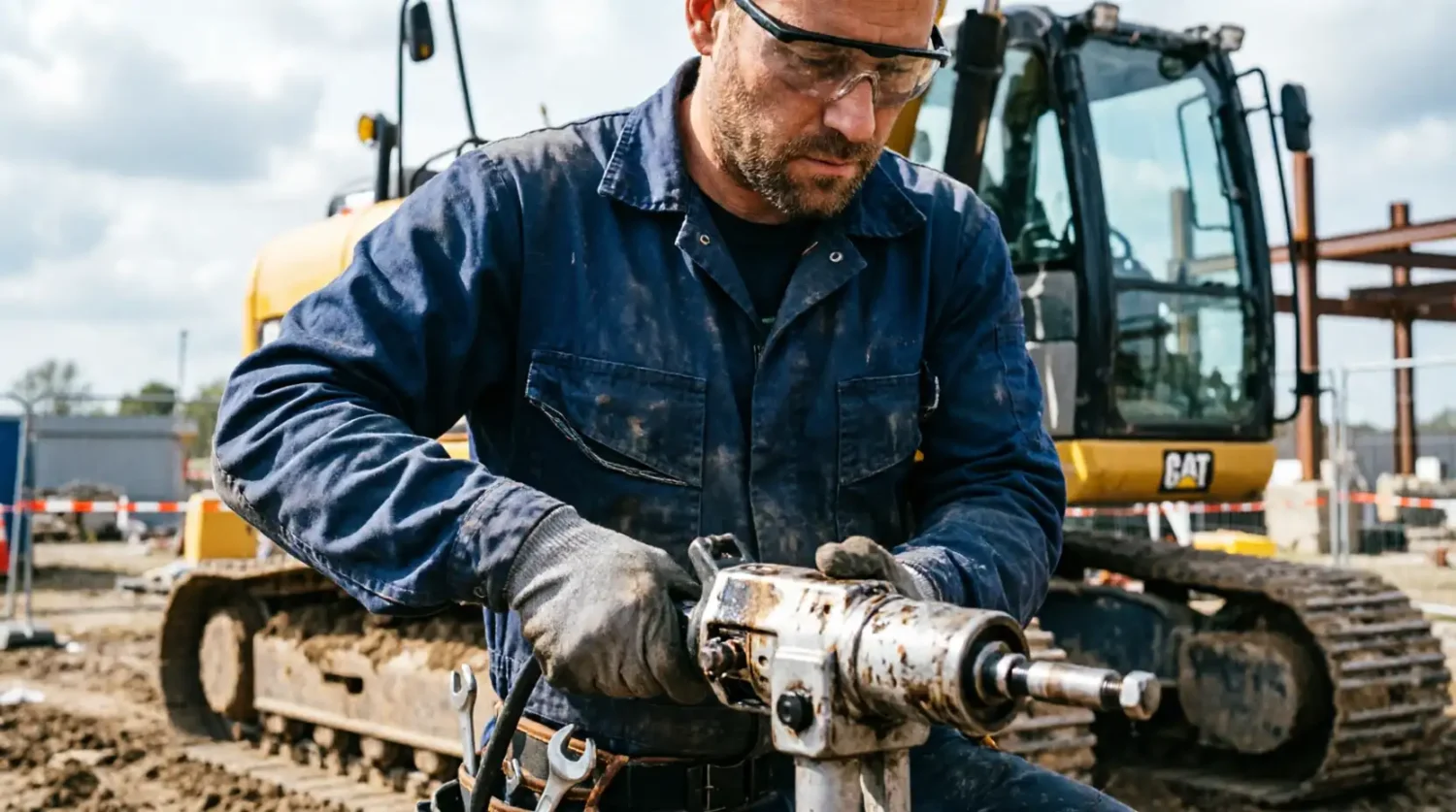

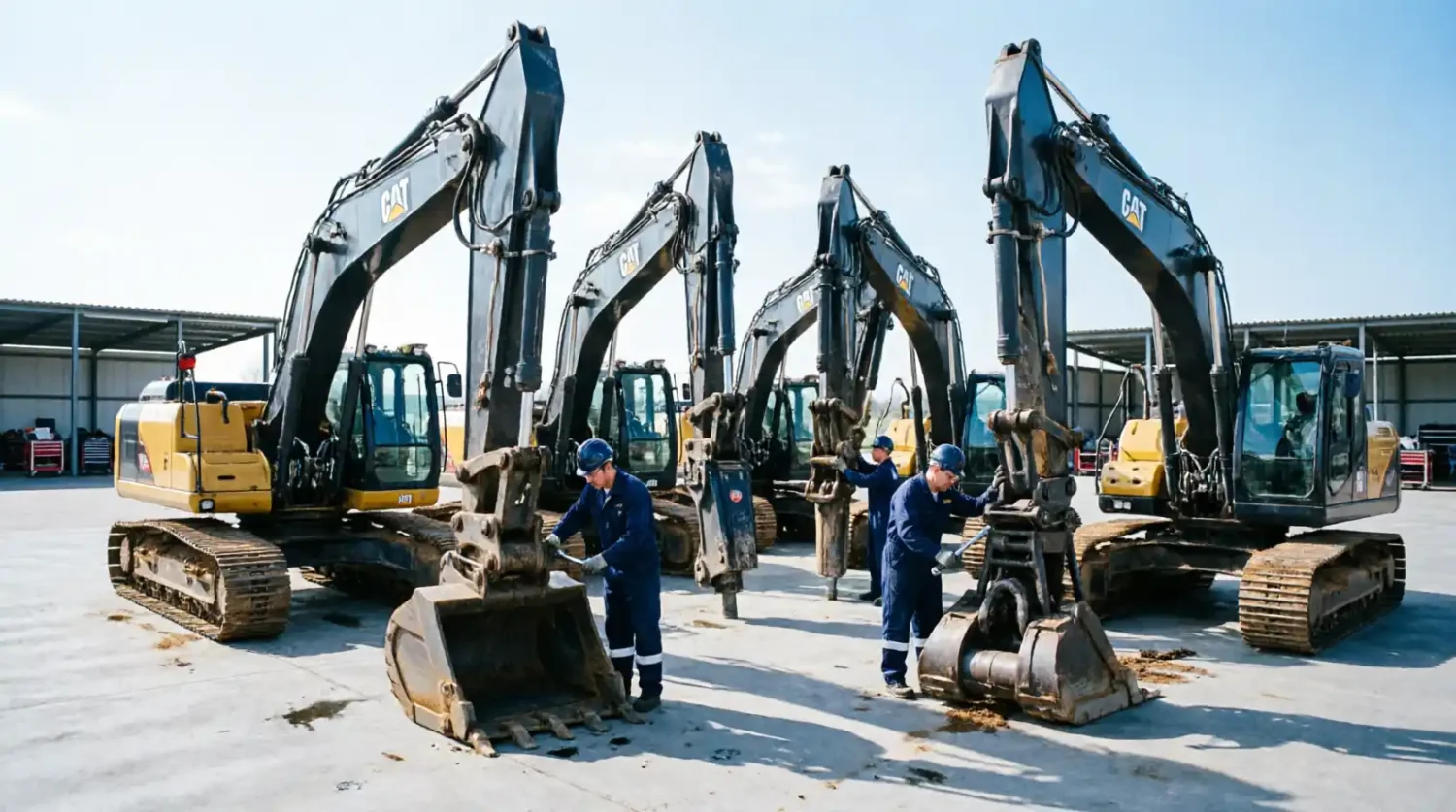

Монтаж навесного оборудования на экскаватор Катерпиллер (Caterpillar)
Этап 1: Инженерный расчет и подбор компонентов
Мы не стали действовать методом проб и ошибок. Сначала — математика и физика процесса. Главный принцип интеграции (integration) на технике Caterpillar — это соблюдение баланса между мощностью насоса и потреблением навесного оборудования.
Расчет гидравлической системы
Для модели CAT 320 максимальное давление (maximum pressure) в контуре рабочего оборудования составляет 35 000 кПа (около 350 бар) . Однако, гидромолот требует строго определенного диапазона давления и потока. Если дать ему больше — он начнет «частить» и перегреваться, если меньше — будет вялым и забьет пику.
Мы провели замеры производительности насосов (pumps output) и выяснили, что штатная линия_auxiliary hydraulics_ выдавала поток с пульсацией. Решение было найдено в установке дополнительного клапана регулирования потока (flow control valve) и замене штатных быстроразъемных соединений (quick disconnects) на усиленные, с пропускной способностью, соответствующей паспорту молота.
Выбор быстросъемного устройства (БСУ)
Здесь многие экономят, беря китайские аналоги. Но в нашем случае мы выбрали оригинальное решение Cat Fusion™ или его качественный аналог, сертифицированный по стандартам ISO. Почему? Потому что геометрия захвата должна идеально повторять профиль пальцев ковша. Любое отклонение ведет к перекосу и неравномерному износу втулок .
Мы остановились на гидравлическом БСУ с системой безопасности (safety locking system), которая исключает самопроизвольное раскрытие замков. Это не просто «фишка», это требование безопасности при работе над людьми или техникой.
Этап 2: Монтаж и интеграция — детали решают всё
Сам процесс монтажа (installation process) занял два дня. Казалось бы, много для опытной бригады? Нет, потому что мы делали не «как быстрее», а «как навсегда».
- Подготовка рабочей зоны: Полная очистка узлов крепления от грязи и старой смазки. Любая песчинка между пальцем и втулкой работает как абразив.
- Установка переходной плиты (adapter plate): Мы использовали плиту, изготовленную методом лазерной резки с последующей закалкой. Это гарантирует отсутствие внутренних напряжений металла, которые могут привести к трещинам при ударных нагрузках.
- Прокладка гидролиний: Самая тонкая часть работы. Рукава были уложены в защитные гофры и закреплены хомутами с запасом длины (slack loop). Это критически важно: при движении стрелы радиус изгиба не должен быть меньше минимально допустимого, иначе рукав перетрется изнутри .
- Настройка давления: С помощью манометров (pressure gauges) мы выставили рабочее давление в линии молота ровно в соответствии с рекомендациями производителя навески, а не «на глазок».

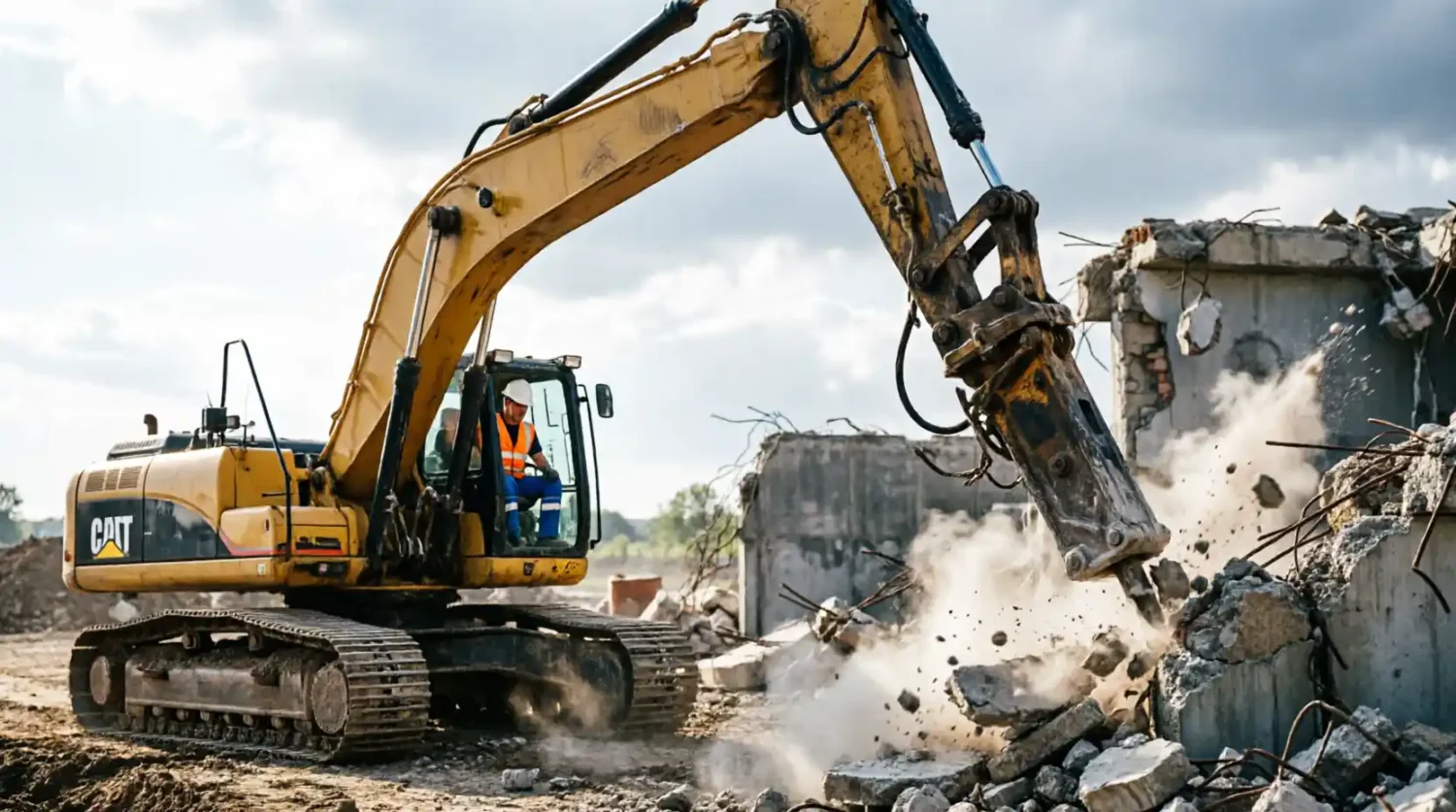

Монтаж и интеграция — детали решают всё
Этап 3: Оптимизация рабочих циклов
После монтажа началась самая интересная часть — обучение операторов. Да-да, даже на крутой машине можно работать плохо. Мы внедрили методику оптимизации цикла (cycle optimization).
Суть проста: сократить холостые движения. При работе с ковшом операторы часто поднимают стрелу выше нужного уровня перед поворотом. Сокращение высоты подъема всего на 0,5 метра и уменьшение угла поворота платформы на 15 градусов увеличивает производительность экскаватора на 15–20% за смену . А это сотни кубометров грунта и тысячи сэкономленных рублей на солярке.
Также мы настроили режим Power Boost (усиленное копание) только для критических моментов. Постоянная работа в этом режиме приводит к преждевременному износу гидронасосов. Машина должна работать в штатном режиме, а резерв мощности — оставаться про запас.
Результаты: Цифры, которые говорят громче слов
Через месяц после внедрения наших решений мы провели контрольные замеры. Результаты превзошли ожидания:
- Температура гидравлики: Стабилизировалась на отметке 72–75°C даже в пиковые нагрузки. Исчез риск вспенивания масла и выхода из строя уплотнений.
- Скорость смены инструмента: Переход от ковша к молоту теперь занимает 3–4 минуты вместо 40 минут ручной перестановки пальцев. За смену машина может выполнить 5–6 разных задач без простоя.
- Экономия бюджета: Отсутствие простоев и снижение расхода топлива дали экономию более 2,3 млн рублей за строительный сезон. А главное — ресурс самой машины (базового экскаватора) не был сокращен варварской эксплуатацией.

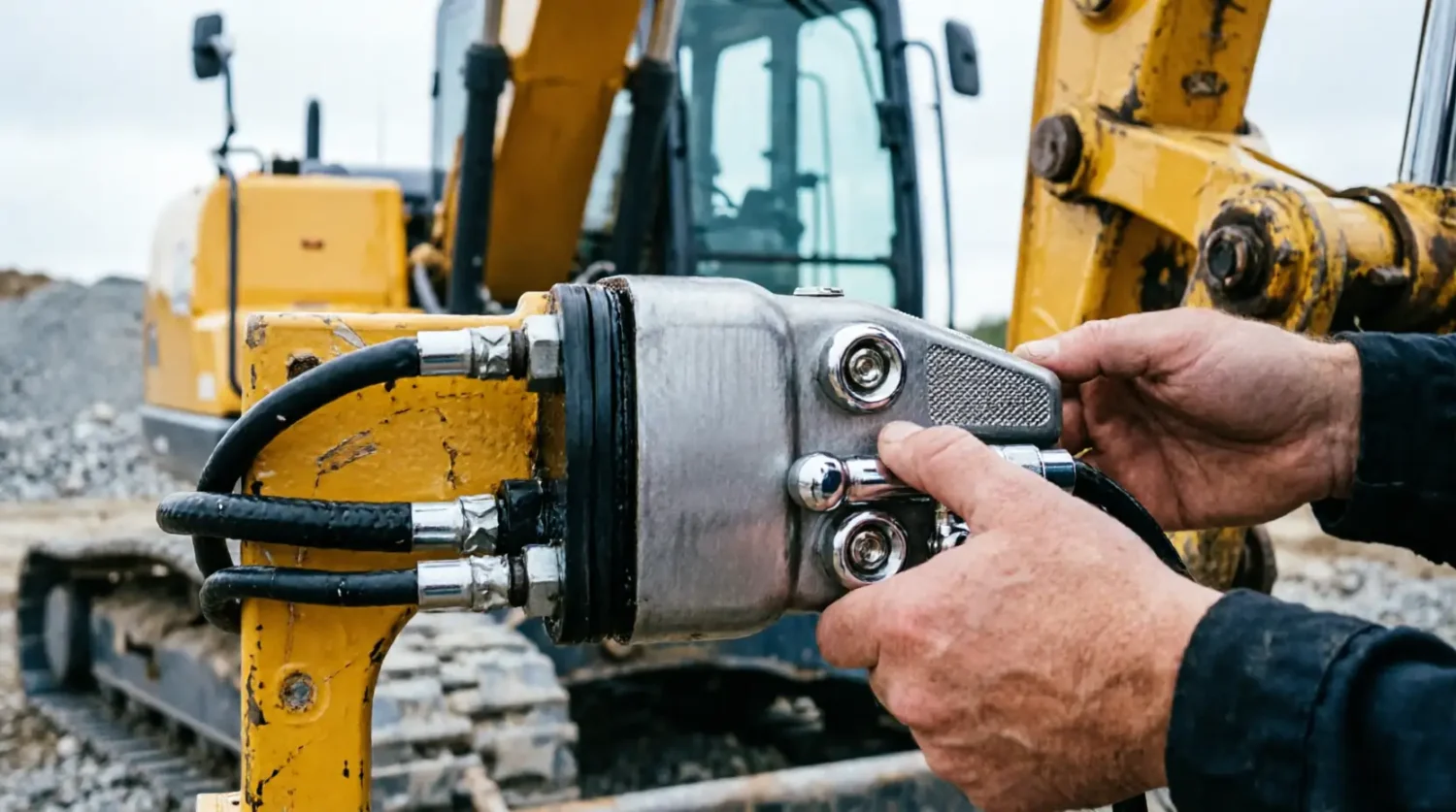

Цифры, которые говорят громче слов
Типичные ошибки: Чего делать категорически нельзя
Хочу предостеречь вас от граблей, на которые наступают многие. Вот список «смертных грехов» при монтаже навески на Caterpillar:
1. Игнорирование веса. Никогда не ставьте гидромолот тяжелее 12–15% от массы экскаватора. Иначе вы получите эффект «маятника», который расшатает поворотный круг и раму .
2. Работа «внатяг». Если гидромолот или ножницы не перпендикулярны поверхности разрушения, вы создаете боковую нагрузку (side load), которая ломает пику и повреждает корпус инструмента. Работайте только под углом 90 градусов .
3. Экономия на РВД. Дешевые рукава не держат импульсных нагрузок от молота. Они вздуваются и лопаются. Используйте только специализированные рукава для гидромолотов с оплеткой высокого класса.
4. Отсутствие смазки. Пальцы и втулки быстросъема нужно шприцевать каждый день. Отсутствие смазки приводит к заклиниванию механизма, и тогда вы не сможете снять навеску ни за какие деньги прямо посреди объекта.
FAQ: Ответы на сложные вопросы
Какое давление должно быть в гидросистеме экскаватора CAT 320 при работе с гидромолотом?
Рабочее давление обычно варьируется в диапазоне 160–180 бар для молотов среднего класса, но точное значение всегда указано в паспорте конкретного гидромолота. Штатное максимальное давление системы экскаватора может достигать 350 бар, но подавать такое давление на молот без редукционного клапана запрещено — это приведет к его мгновенному выходу из строя .
Можно ли использовать один комплект гидролиний для ковша с гидравлическим приводом и гидромолота?
Технически возможно, если использовать специальные адаптеры и тройники, но это плохая практика. Разные типы навески требуют разного потока и давления. Лучшее решение — вывод отдельных линий (A и B) с независимой регулировкой потока из кабины, чтобы не перенастраивать систему каждый раз вручную .
Как часто нужно менять пальцы и втулки на быстросъемном устройстве?
Все зависит от интенсивности работы. При круглосуточной эксплуатации в тяжелых условиях (карьер, скальный грунт) проверку зазоров нужно проводить еженедельно. Замена требуется при увеличении зазора более 2–3 мм, иначе начинается разрушение посадочных мест на самом экскаваторе, что в разы дороже замены расходников .
Влияет ли установка навесного оборудования на гарантию Caterpillar?
Если монтаж проведен сертифицированными специалистами с использованием одобренных производителем компонентов и без вмешательства в заводские настройки электронных блоков управления (ECU), гарантия сохраняется. Однако, если поломка базовой машины будет напрямую связана с некорректной работой навески (например, гидроудар из-за неправильного давления), в гарантийном ремонте могут отказать .
Итоговая мысль: Интеграция как искусство
Монтаж навесного оборудования на экскаватор Катерпиллер (Caterpillar) — это не просто слесарная работа по вкручиванию болтов. Это комплексная инженерная задача, где нужно учесть гидравлику, сопромат, эргономику и экономику процесса. Правильная интеграция (proper integration) превращает вашу машину в универсального солдата, способного решать любые задачи с максимальной отдачей.
Не экономьте на этапе проектирования и подбора. Дешевый монтаж сегодня обернется миллионными убытками завтра на ремонте гидравлики и простое техники. Доверяйте профессионалам, которые знают специфику Caterpillar не понаслышке, а по сотням реализованных проектов. Помните: техника любит уважение и правильный подход. А вы готовы доверить свою машину случайным людям или выберете проверенную экспертизу?
