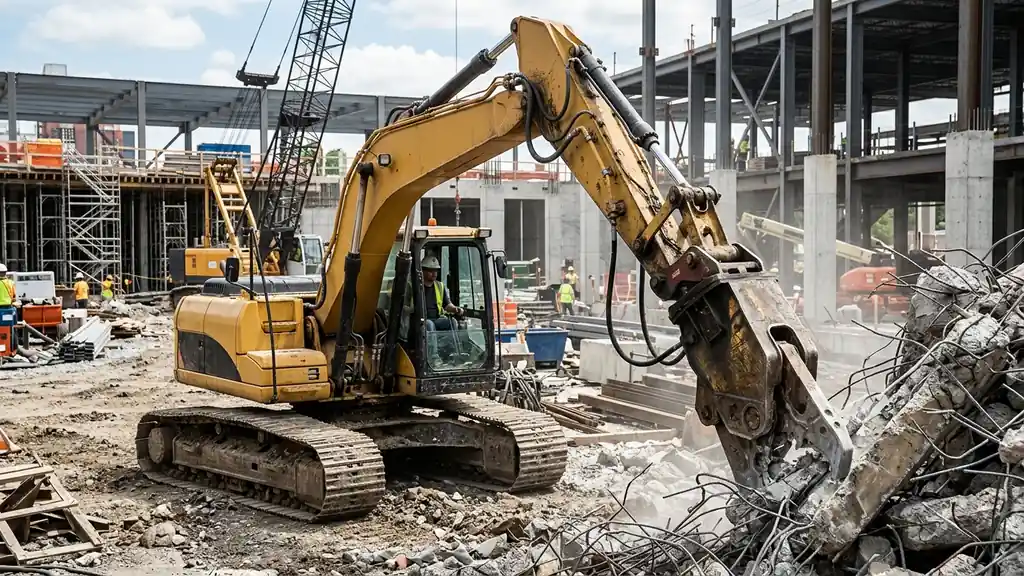

При оснащении экскаватора энергоемким навесным оборудованием стандартной производительности одного гидронасоса часто оказывается недостаточно. Тяжелые гидромолоты, мощные бетоноломы, ножницы для резки металлоконструкций и вибропогружатели требуют повышенного расхода гидравлической жидкости. Решением этой инженерной задачи выступает гидролиния объединение 2 pump, которая суммирует потоки от двух основных гидравлических насосов машины и направляет их в единую рабочую магистраль стрелы.
Что такое гидролиния объединение 2 pump и физический принцип ее работы
В базовой гидравлической системе гусеничного или колесного экскаватора установлены два основных регулируемых аксиально-поршневых насоса. В штатном режиме каждый насос обслуживает свою группу золотников главного гидрораспределителя: один питает контур стрелы и ковша, а второй обеспечивает работу рукояти и поворотной платформы. При подключении навесного оборудования по стандартной схеме используется поток только одной секции, выдающий в среднем от 120 до 220 литров в минуту в зависимости от тоннажа экскаватора.
Для тяжелого навесного инструмента такого расхода мало: гидромолот не развивает паспортную частоту ударов, а гидроножницы сжимают челюсти слишком медленно, что снижает общую производительность объекта в два-три раза. Гидролиния объединение 2 pump активирует гидравлический клапан слияния потоков, объединяя подачу насоса номер один и насоса номер два в напорную магистраль навески. В результате расход увеличивается до 350-480 литров в минуту при сохранении номинального рабочего давления 280-350 бар, что позволяет эксплуатировать тяжелое навесное оборудование на полную проектную мощность.
Принципиальная схема и технические компоненты гидроразводки 2 PUMP
Корректное объединение потоков двух насосов требует монтажа специализированного гидравлического и электронного оборудования. Нельзя просто соединить две напорные магистрали тройником: это приведет к перегрузке, кавитационному износу насосов и выходу из строя клапанов распределителя.

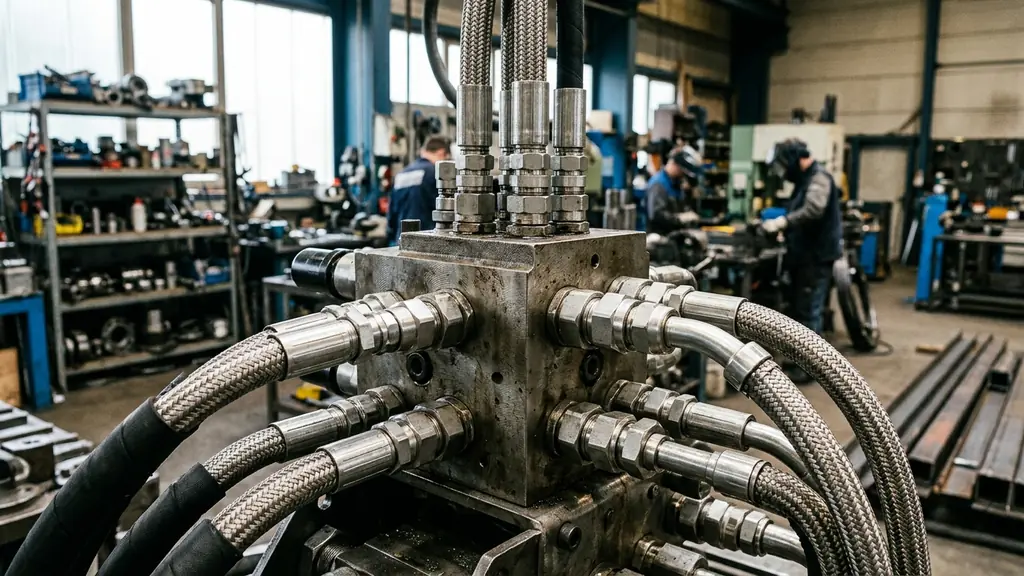

Гидравлический клапан объединения потоков
Центральным узлом системы выступает клапан объединения (конфлюэнс-блок). Он монтируется между секциями гидрораспределителя или встраивается непосредственно в дополнительную гидропанель. Клапан оснащен пропорциональным электромагнитным соленоидом, который открывает канал слияния только при подаче управляющего сигнала с джойстика или педали оператора. При ненажатом органе управления потоки разделены, и экскаватор сохраняет привычную плавность совмещения движений стрелы и рукояти.
Управляющая гидравлика и блок безопасности
Для безаварийной эксплуатации контур объединения включает следующие узлы:
- Пропорциональные редукционные клапаны: обеспечивают плавное нарастание давления и расхода без гидравлических ударов по поршневой группе навесного агрегата.
- Предохранительные клапаны максимального давления: сбрасывают избыток рабочей жидкости в бак при превышении допустимого давления, защищая гидромолот или крашер от разрушения.
- Антикавитационные обратные клапаны: компенсируют провалы давления в моменты быстрого закрытия золотников и исключают завоздушивание гидросистемы.
- Электронный блок согласования: регулирует угол наклона наклонной шайбы обоих насосов синхронно, чтобы не допустить просадки оборотов дизельного двигателя.
Магистральные трубопроводы и рукава высокого давления
Так как суммарный расход возрастает почти вдвое, стандартные трубы стрелы диаметром 3/4 дюйма или 1 дюйм создают высокое гидродинамическое сопротивление. На заводе ГИДРОНА для линии 2 PUMP изготавливаются жесткие стальные магистрали увеличенного диаметра 1 1/4 или 1 1/2 дюйма, а также четырех- и шестиоплеточные рукава высокого давления с усиленными фитингами стандарта SAE и фланцами 6000 PSI.
Какое навесное оборудование требует линии объединения 2 PUMP
Установка гидролинии объединения потоков необходима для широкого спектра тяжелого навесного оборудования:
- Тяжелые гидромолоты массой от 2.5 до 6 тонн: требуют расхода 220-380 л/мин для формирования мощного импульса разрушения скальных пород и железобетонных фундаментов.

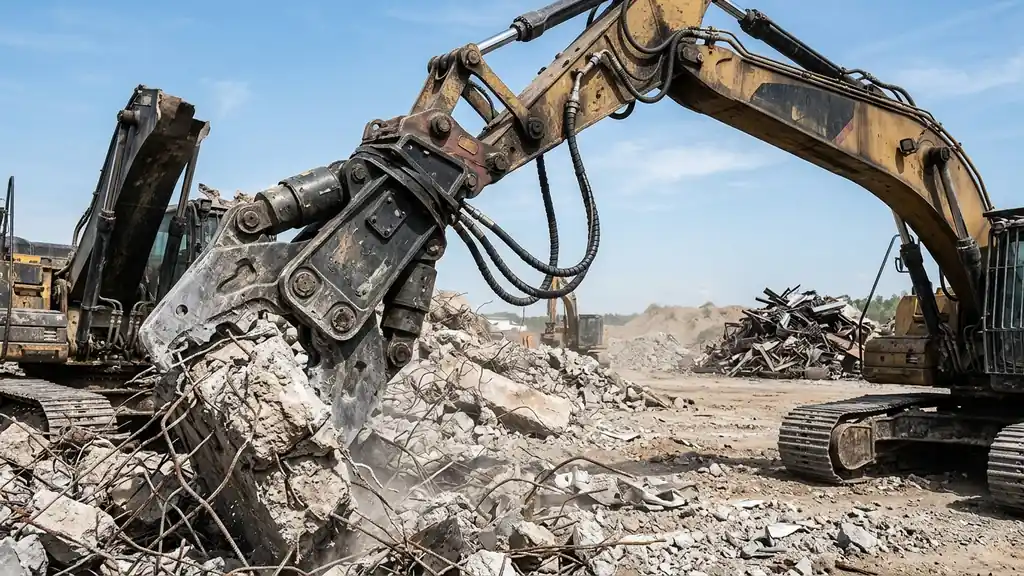

- Первичные и вторичные крашеры (бетоноломы): большой объем гидроцилиндров челюстей требует быстрой подачи масла для высокой цикличности смыкания.
- Гидравлические ножницы для резки стали и рельсов: нуждаются в высоком объеме масла для быстрого сведения ножей и высокой скорости реза металла.
- Вибропогружатели шпунта и свай: гидромоторы вибраторов требуют постоянного стабильного потока высокой мощности без просадок по частоте колебаний.
- Дорожные фрезы и лесные мульчеры: роторные навески с аксиально-поршневыми гидромоторами потребляют максимальную гидравлическую мощность машины.
Сравнение параметров стандартной гидролинии и линии объединения 2 PUMP
В таблице ниже приведено практическое сравнение характеристик при работе на экскаваторе массой 20-35 тонн:
| Параметр гидросистемы | Стандартная линия (1 PUMP) | Линия объединение (2 PUMP) |
|---|---|---|
| Количество задействованных насосов | 1 гидронасос | 2 гидронасоса одновременно |
| Рабочий расход масла на навеске | 140-210 л/мин | 320-460 л/мин |
| Рабочее давление в контуре | до 320 бар | до 350 бар |
| Скорость цикла раскрытия/закрытия крашера | 6.5-8.0 секунд | 2.8-3.5 секунды |
| Частота ударов тяжелого гидромолота | 250-320 уд/мин (недобор мощности) | 450-550 уд/мин (номинальный режим) |
| Тепловая нагрузка на один насос | Высокая (работа на пределе) | Оптимальная (нагрузка распределена) |
| Тип управления | Механический или дискретный | Электропропорциональный с джойстика |
Совместимость с популярными марками экскаваторов
Производственная компания ГИДРОНА проектирует и производит комплекты гидроразводки объединения двух насосов под конкретные модели и модификации строительной техники:
- Японские и американские экскаваторы: Komatsu (PC200, PC300, PC400), Hitachi (ZX200, ZX240, ZX330, ZX450), Caterpillar (CAT 320, 330, 336, 345).
- Корейские и европейские экскаваторы: Hyundai (R210, R220, R290, R330, R380), Doosan (DX225, DX300, DX340), Volvo (EC210, EC240, EC290, EC360, EC480), JCB (JS205, JS220, JS330).
- Китайские экскаваторы нового поколения: Sany (SY215, SY245, SY335, SY365), XCMG (XE215, XE225, XE370), SDLG (E6210, E6250, E6360), LiuGong (CLG920, CLG922, CLG936), Lonking (LG6225, LG6365), Zoomlion (ZE215, ZE360), Shantui (SE215, SE245, SE370), Zauberg (EX210, EX330).
Типичные ошибки при кустарном монтаже линии объединения
Попытки самостоятельно объединить потоки без профессионального гидравлического расчета часто приводят к серьезным поломкам базовой машины. Практика сервисной службы завода ГИДРОНА выявляет следующие типичные ошибки:
- Монтаж жесткого механического тройника без клапана развязки: при несимметричной нагрузке масло из насоса с более высоким мгновенным давлением начинает продавливать второй насос, что разрушает распределительные диски и блок цилиндров.
- Использование рукавов и труб стандартного малого диаметра: при расходе 400 л/мин скорость потока в узкой трубе превышает 10-12 м/с. Это вызывает резкий рост сопротивления, вспенивание масла, локальный перегрев рабочей жидкости до 95-100 градусов и ускоренное старение уплотнений.
- Отсутствие настроенной линии свободного сброса: для гидромолотов противодавление в сливной магистрали не должно превышать 2-3 бара. Если слив объединенного потока направлен через распределитель, ударная волна разрушает мембрану гидроаккумулятора молота.
- Некорректная регулировка электронного блока: несогласованное открытие золотников вызывает падение давления в контуре управления сервоприводами, что приводит к рывкам стрелы и самопроизвольной остановке рабочих органов.
Преимущества заводского изготовления гидролиний от компании ГИДРОНА
Завод ГИДРОНА специализируется на полном цикле проектирования, серийного производства и профессионального монтажа гидролиний для спецтехники по всей территории России. Заказывая комплект объединения двух насосов у нас, вы получаете:
- Индивидуальный гидравлический расчет: подбираем оптимальные проходные сечения трубопроводов, клапанов и РВД под гидронасосы вашего экскаватора и конкретное навесное оборудование.
- Прецизионные компоненты: используем бесшовные холоднотянутые прецизионные стальные трубы с антикоррозийным фосфатированием и высокопрочные РВД собственного производства.
- Полная монтажная готовность: комплект включает формованные жесткие магистрали по геометрии стрелы, кронштейны, полиамидные клипсы, клапанный блок, джойстики с пропорциональными кнопками и электропроводку с герметичными разъемами.
- Выездной шефмонтаж и пусконаладка: сервисные бригады компании ГИДРОНА выезжают на объект заказчика, выполняют установку за один рабочий день, настраивают рабочее давление манометрическими станциями и проводят полевые испытания.
- Гарантия и техническая поддержка: предоставляем официальную заводскую гарантию на все компоненты и выполненные работы, а также постоянное наличие расходников и комплектующих на складе.
Часто задаваемые вопросы о гидролинии объединение 2 pump
1. Можно ли переключаться между режимом одного насоса и режимом двух насосов?
Да, блок управления позволяет оператору кнопкой в кабине выбирать нужный режим. Для легкого ковша или планировщика используется один насос для экономии топлива, а при включении тяжелого гидромолота или крашера активируется режим объединения двух насосов 2 PUMP.
2. Увеличится ли расход дизельного топлива при работе с гидролинией 2 PUMP?
Удельный расход топлива на единицу разрушенного или перемещенного материала снижается. За счет удвоения скорости цикла навесного оборудования рабочая операция выполняется значительно быстрее, что сокращает общее время работы двигателя под нагрузкой.
3. Можно ли объединить линию 2 PUMP с гидролинией вращения для полноповоротного оборудования?
Да, часто проектируется комплексная гидроразводка: силовая линия объединения двух насосов питает главный силовой цилиндр челюстей крашера или ножниц, а дополнительная двухпоточная гидролиния вращения 2 WAY MP обеспечивает точное позиционирование ротатора.
4. Сколько времени занимает производство и монтаж комплекта на экскаватор?
Изготовление индивидуального комплекта на заводе ГИДРОНА занимает от двух до четырех рабочих дней. Монтаж и пусконаладка на объекте заказчика выполняются выездными инженерами в течение 6-8 часов без длительного простоя спецтехники.
5. Совместима ли данная гидроразводка с быстросъемными механизмами?
Да, напорные и сливные рукава линии оснащаются быстроразъемными соединениями увеличенного сечения, а для быстрой смены оборудования монтируется отдельная линия управления квик-каплером БСМ QC.
