Гидролиния однопоточная 1 way: назначение, схема подключения и монтаж на экскаватор

Назначение и принцип действия однопоточной гидролинии 1 way

Однопоточная гидролиния (в технической классификации обозначается как 1 way или high pressure hammer line) представляет собой специализированную гидравлическую магистраль высокого давления, спроектированную для подачи рабочей жидкости к навесному оборудованию строго в одном направлении. В отличие от стандартных реверсивных контуров, в однопоточной гидроразводке поток гидравлического масла направляется от дополнительной секции гидрораспределителя экскаватора к рабочему органу навески, а затем по выделенной магистрали увеличенного диаметра сбрасывается напрямую в гидравлический бак, минуя распределительный блок.

Такая схема подключения необходима для навесного оборудования ударного и вибрационного действия, которому требуется максимальная производительность без противодавления на сливе. Применение гидролинии 1 way является обязательным техническим стандартом для следующих видов оборудования:

• Гидравлические молоты (гидромолоты): поршень бойка совершает возвратно-поступательные движения под действием напорного импульса, а сливаемое масло должно мгновенно уходить в бак без гидравлического сопротивления, чтобы избежать повреждения уплотнений и бойка.
• Вибротрамбовки и вибропогружатели: гидромотор эксцентрика вращается в одну сторону на стабильных оборотах, требуя постоянного однонаправленного расхода масла.
• Клыки-рыхлители со статическим или динамическим виброприводом: разрушение мерзлого грунта и скальных пород требует постоянного высокого давления без реверса.
• Однонаправленные гидравлические буры: применяются при бурении скважин и установке свай, где не требуется обратное вращение шнека.

Если подключить гидромолот через обычную двухпоточную линию через золотник распределителя, возникающее противодавление в сливной магистрали приводит к перегреву гидравлической жидкости, вспениванию масла, падению энергии удара на 30-40% и быстрому выдавливанию штоковых манжет гидромолота.

Конструктивное устройство и состав комплекта гидроразводки 1 way

Заводской комплект, который производит компания ГИДРОНА, проектируется с учетом кинематики стрелы и рукояти конкретной модели экскаватора. Комплект в категории однопоточных гидролиний 1 WAY HP включает в себя комплекс гидравлических, механических и управляющих компонентов:

1. Дополнительная секция гидрораспределителя: специализированный клапанный блок или врезная секция, подключаемая к основной гидросистеме базовой машины для распределения основного потока от гидравлического насоса.
2. Трубопроводы высокого давления (напорная магистраль): бесшовные холоднотянутые стальные прецизионные трубы с фосфатированием или гальваническим антикоррозионным покрытием, прокладываемые вдоль стрелы и рукояти.
3. Сливная магистраль увеличенного сечения: линия возврата масла с внутренним диаметром на 1-2 типоразмера больше напорной линии, обеспечивающая свободный слив в гидробак без дросселирования потока.
4. Рукава высокого давления (РВД): эластичные шланги с четырех- и шестиспиральной металлической оплеткой (стандарты 4SH, 4SP, R15), компенсирующие взаимное перемещение стрелы, рукояти и подвески рабочего органа. Подобрать надежные соединители и фитинги можно в разделе запчастей для гидролиний.
5. Шаровые запорные краны высокого давления: монтируются на конце рукояти экскаватора для безопасной и быстрой смены навесного инструмента без потери гидравлического масла.
6. Быстроразъемные соединения (БРС): резьбовые или клиновые муфты для оперативного подключения и отключения рукавов навесного оборудования.
7. Органы управления в кабине: напольная гидравлическая или пневматическая педаль управления, либо эргономичная кнопка/тумблер на основном джойстике экскаватора.
8. Предохранительно-разгрузочный клапан: настраиваемый регулятор давления, защищающий гидравлический контур навески от пиковых скачков давления и кавитационных ударов.
9. Система креплений и кронштейнов: виброгасящие полипропиленовые зажимы с металлическими пластинами, предотвращающие перетирание труб и усталостные трещины металла стрелы.

Сравнение: однопоточная линия 1 way, двухпоточная 2 way, линия вращения и дренаж

При оснащении экскаватора важно точно понимать назначение каждого гидравлического контура, чтобы не переплачивать за избыточные опции и не ограничивать функционал парка спецтехники:

Пошаговый процесс монтажа однопоточной гидролинии на экскаватор

Монтаж гидроразводки 1 way требует строгого соблюдения чистоты гидросистемы, точности гибки трубопроводов и профессиональной настройки гидравлических параметров. Инженеры производственной компании ГИДРОНА выполняют установку по регламентированному алгоритму:

1. Технический аудит базовой машины: определение производительности гидронасосов, типа гидрораспределителя, наличия свободных портов и резервных секций на экскаваторах марок Komatsu, Caterpillar, Hitachi, Hyundai, Sany, XCMG, SDLG, LiuGong, Zauberg, Lonking, Shantui. Полный ассортимент решений доступен в общем каталоге гидролиний.

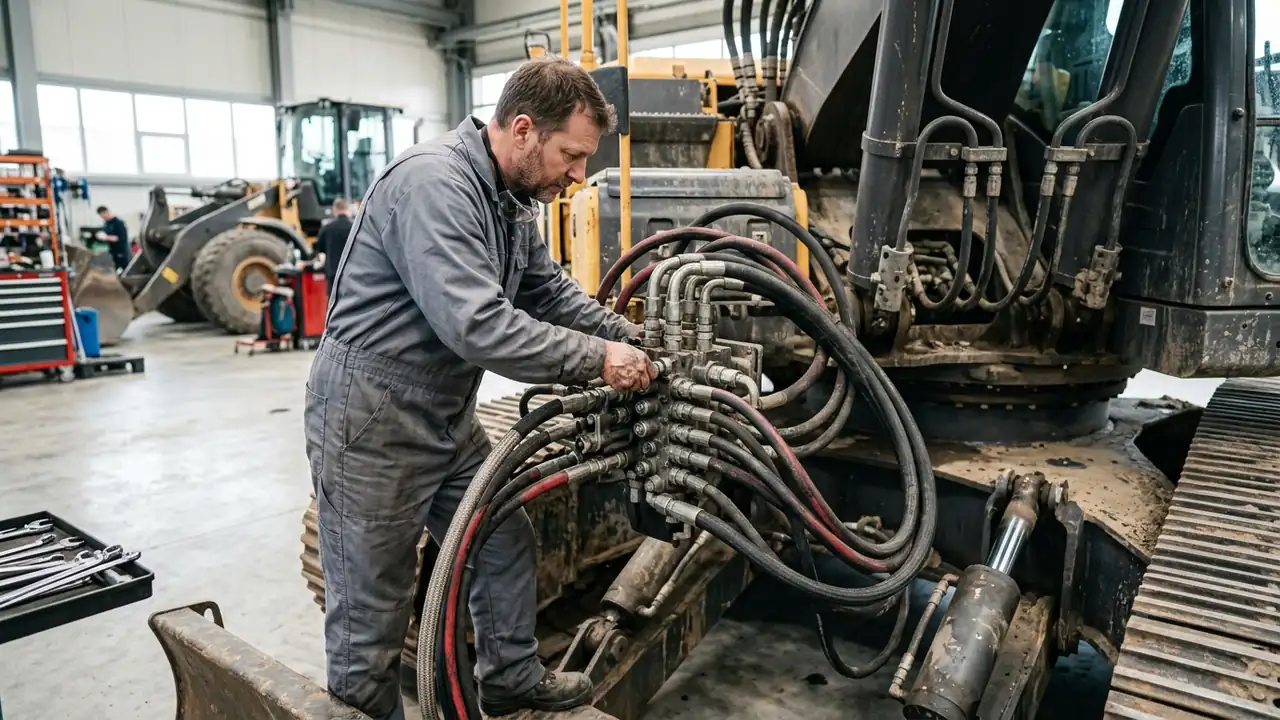

2. Интеграция секции управления: монтаж дополнительного клапанного блока или коммутация заводской резервной золотниковой секции в гидрораспределителе.
3. Прокладка сливной магистрали в бак: монтаж врезного порта в гидробак через дополнительный сливной фильтр или технологическую крышку с обеспечением минимального гидродинамического сопротивления.
4. Трассировка и фиксация трубопроводов: установка жестких стальных линий по технологическим полкам стрелы и рукояти. Приварка опорных бобышек проводится с соблюдением требований к сварке легированных конструкционных сталей без перегрева силовых элементов стрелы.

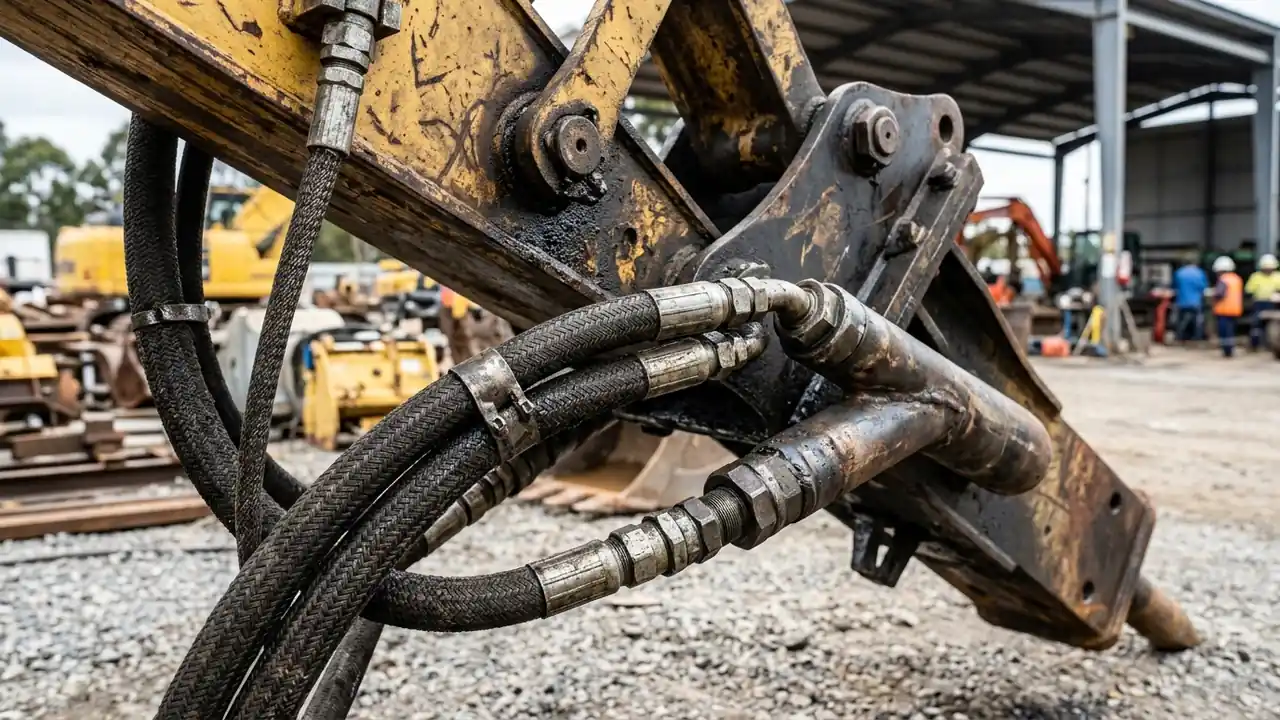

5. Подключение гибких РВД: подбор оптимальной длины и радиуса изгиба рукавов в узлах сочленения поворотной платформы, корневой части стрелы и гидроцилиндров рукояти для исключения натяжения и перетирания при максимальных вылетах.
6. Монтаж элементов управления в кабине: установка и подключение педали или кнопочного блока джойстика с интеграцией в бортовую электрогидравлическую систему управления.
7. Пусконаладочные испытания и настройка: промывка контура, замер рабочего давления манометрами и калибровка расхода масла (л/мин) под требования подключаемого гидромолота.

Типичные ошибки при самостоятельной установке и их последствия

Попытки смонтировать однопоточную гидролинию кустарным способом или силами неквалифицированных мастеров часто приводят к серьезным поломкам базовой машины и навесного оборудования:

• Сброс слива через штатный гидрораспределитель: золотник распределителя создает гидравлическое сопротивление от 15 до 40 бар. Это вызывает кавитацию в гидромолоте, разрушение мембраны гидроаккумулятора и быстрый выход из строя бойка.
• Заниженный диаметр трубопроводов и РВД: использование шлангов меньшего сечения (например, Ду 16 мм вместо Ду 25 мм) увеличивает скорость потока жидкости выше допустимых 5-6 м/с. Масло мгновенно перегревается, падает вязкость и ускоряется износ главного насоса экскаватора.
• Жесткая фиксация РВД без компенсационных петель: при складывании рукояти рукав испытывает растягивающие нагрузки, что приводит к вырыванию фитингов из опрессовочных муфт.
• Отсутствие предохранительного клапана навески: если рабочий орган заклинит в твердой породе, давление в контуре возрастает до максимального значения основного насоса (до 350-380 бар), что разрушает корпус и уплотнения гидромолота, рассчитанного на 140-180 бар.

Регламент технического обслуживания и диагностика

Для бесперебойной эксплуатации гидролинии 1 way рекомендуется соблюдать следующий практический регламент:

• Ежесменный осмотр: проверка отсутствия подтеков масла в местах соединений, целостности наружного резинового слоя РВД и надежности затяжки хомутов на стреле.
• Каждые 250 моточасов: протяжка резьбовых соединений и БРС с рекомендованным моментом затяжки, очистка быстроразъемных муфт от песка и абразива перед каждым подключением.
• Каждые 1000 моточасов: проверка настройки давления срабатывания предохранительного клапана с помощью калиброванного манометра, проверка состояния сливного фильтра гидробака.
• Замена РВД: плановая замена подвижных рукавов высокого давления каждые 2-3 года эксплуатации или при обнаружении вздутий, трещин и обнажения металлического корда.

Часто задаваемые вопросы (FAQ)

Можно ли переделать однопоточную гидролинию в двухпоточную?

Да, модернизация возможна. Для этого на экскаватор устанавливается дополнительный реверсивный клапанный блок или меняется секция распределителя, а также прокладывается вторая напорно-сливная магистраль с установкой двухпозиционной педали или джойстика с пропорциональным управлением.

Какое давление и расход масла настраиваются для гидромолота?

Параметры зависят от массы гидромолота и тоннажа экскаватора. Для экскаваторов массой 18-25 тонн рабочее давление молота обычно составляет 150-180 бар при расходе 120-160 л/мин. Точные значения настраиваются по техническому паспорту конкретной навески с помощью регулировочного винта предохранительного клапана.

Нужна ли дренажная линия при установке гидромолота?

Для большинства средних и тяжелых гидромолотов дренажная линия не требуется, так как основной слив уже направлен напрямую в гидробак. Однако на некоторых сверхтяжелых моделях и вибропогружателях отдельная дренажная линия защищает сальниковые уплотнения гидромотора.

Сколько времени занимает монтаж гидролинии специалистами ГИДРОНА?

Благодаря наличию готовых заводских комплектов под популярные экскаваторы выездной монтаж и настройка занимают от 1 до 2 рабочих смен непосредственно на объекте заказчика.

Преимущества заказа комплектов гидролиний в компании ГИДРОНА

Производственная компания ГИДРОНА с 2011 года специализируется на проектировании, изготовлении и профессиональном монтаже дополнительных гидролиний для всех типов спецтехники. Собственное производство стальных бесшовных магистралей, сертифицированная опрессовка РВД импортными фитингами и стендовый контроль качества гарантируют максимальную надежность каждого узла.

Специалисты компании помогут подобрать оптимальную комплектацию гидроразводки 1 WAY HP под вашу модель экскаватора и подключаемое навесное оборудование в нашем магазине гидролиний и навесного оборудования, оперативно изготовят комплект и выполнят профессиональный монтаж с гарантией на всей территории России.
