Критерии выбраковки РВД: когда допускается ремонт фитинга, а когда требуется полная замена рукава

Разрыв рукава высокого давления под рабочим гидравлическим давлением до 420 бар приводит к мгновенной аварийной остановке спецтехники, залповому выбросу раскаленного минерального масла и критическому риску тяжелых травм рабочего персонала. Главная практическая дилемма механика или сервисного инженера на объекте: допустим ли оперативный ремонт рукавов высокого давления со срезанием поврежденного участка и опрессовкой нового фитинга или шланг подлежит немедленной выбраковке и полной замене? Базовый инженерный критерий категоричен: ремонт фитинга разрешен исключительно при локальном дефекте концевой зоны (не более 100-150 мм от муфты) и при стопроцентной сохранности силового металлического каркаса по всей длине рукава. Любое структурное разрушение проволочной оплетки или внутренний прорыв герметизирующего слоя исключает частичный ремонт и требует полной утилизации гидрорукава.

Главный критерий выбраковки РВД: баланс между безопасностью и затратами

В условиях строительной площадки или карьера простой тяжелого экскаватора, фронтального погрузчика или буровой установки обходится предприятию в десятки тысяч рублей за каждый час вынужденного простоя. Желание сэкономить время и бюджет подталкивает линейных механиков к попыткам «реанимировать» поврежденный шланг подручными средствами: повторно обжать старую муфту, наложить винтовой хомут или использовать ремонтные трубчатые ерши. Подобные действия представляют прямую угрозу безопасности.

Гидравлическая система современной спецтехники генерирует постоянные пульсирующие нагрузки от 200 до 350 бар, а в контурах силовых гидромолотов, гидроножниц и бетоноломов пиковые гидроудары достигают 400-420 бар. Разрыв рукава под таким давлением создает струю масла со скоростью свыше 100 метров в секунду. Тонкая струя жидкости способна мгновенно пробить защитные рукавицы, спецодежду и проникнуть глубоко в мягкие ткани человека (инъекционная гидротравма), что ведет к тяжелой интоксикации и ампутации конечностей.

Инженеры завода ГИДРОНА рекомендуют руководствоваться жестким отраслевым правилом: экономически оправдан и технически безопасен только квалифицированный заводской ремонт концевой зоны на стационарном опрессовочном оборудовании. Если повреждение затронуло рабочий пролет рукава, компромиссы недопустимы: рукав немедленно снимается с машины и направляется в утилизацию.

Инструментальная и визуальная дефектовка: 5 критических дефектов гидрорукавов

Для безошибочной оценки технического состояния гидролиний сервисная служба предприятия должна проводить регулярную дефектовку. Ниже подробно разобран механизм развития пяти главных дефектов и сформулирован окончательный инженерный вердикт для каждого случая.

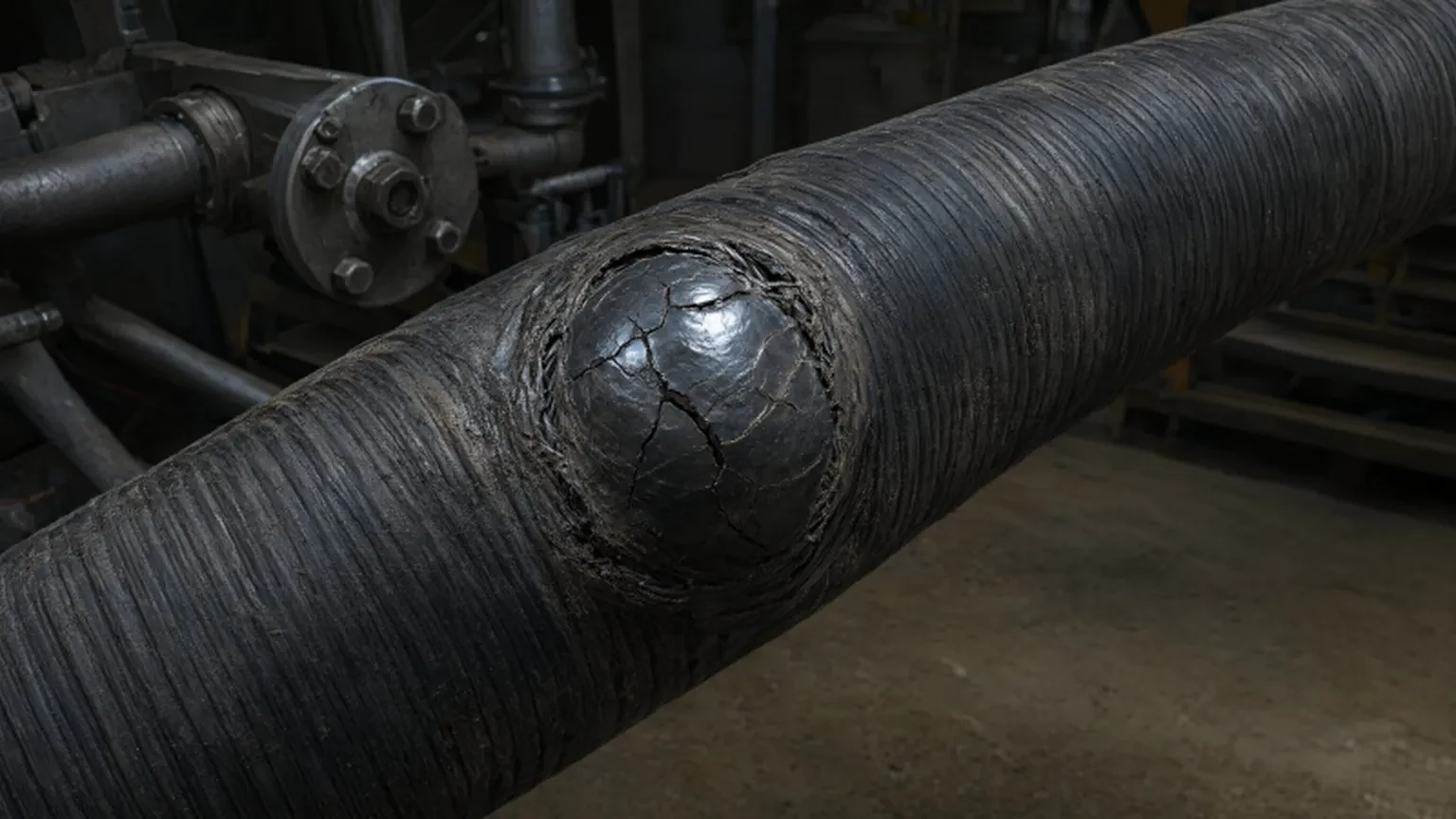

1. Вздутие наружного резинового слоя (грыжи и пузыри)

Внешние проявления дефекта: появление на поверхности рукава локальных сферических вздутий или протяженных волдырей («грыж»), наполненных маслом либо газом под давлением.

Физика повреждения: вздутие всегда сигнализирует о сквозном прорыве или микротрещинах внутреннего герметизирующего слоя резины. Гидравлическое масло под рабочим давлением проникает сквозь поры внутреннего слоя, проходит через зазоры проволочной оплетки или спиральной навивки и упирается в наружный слой резины. Поскольку наружный покровный слой предназначен только для защиты от истирания и ультрафиолета, он растягивается с образованием тонкостенного пузыря.

Окончательный вердикт: ПОЛНАЯ ЗАМЕНА РУКАВА. Категорически запрещено эксплуатировать рукав или пытаться срезать фитинг. Даже если вздутие расположено в 10 см от наконечника, высокое давление уже разрушило адгезию между слоями резины и металлокордом по всей трассе, а масло внутри каркаса провоцирует ускоренную коррозию стальной проволоки. Шланг взрывоопасен.

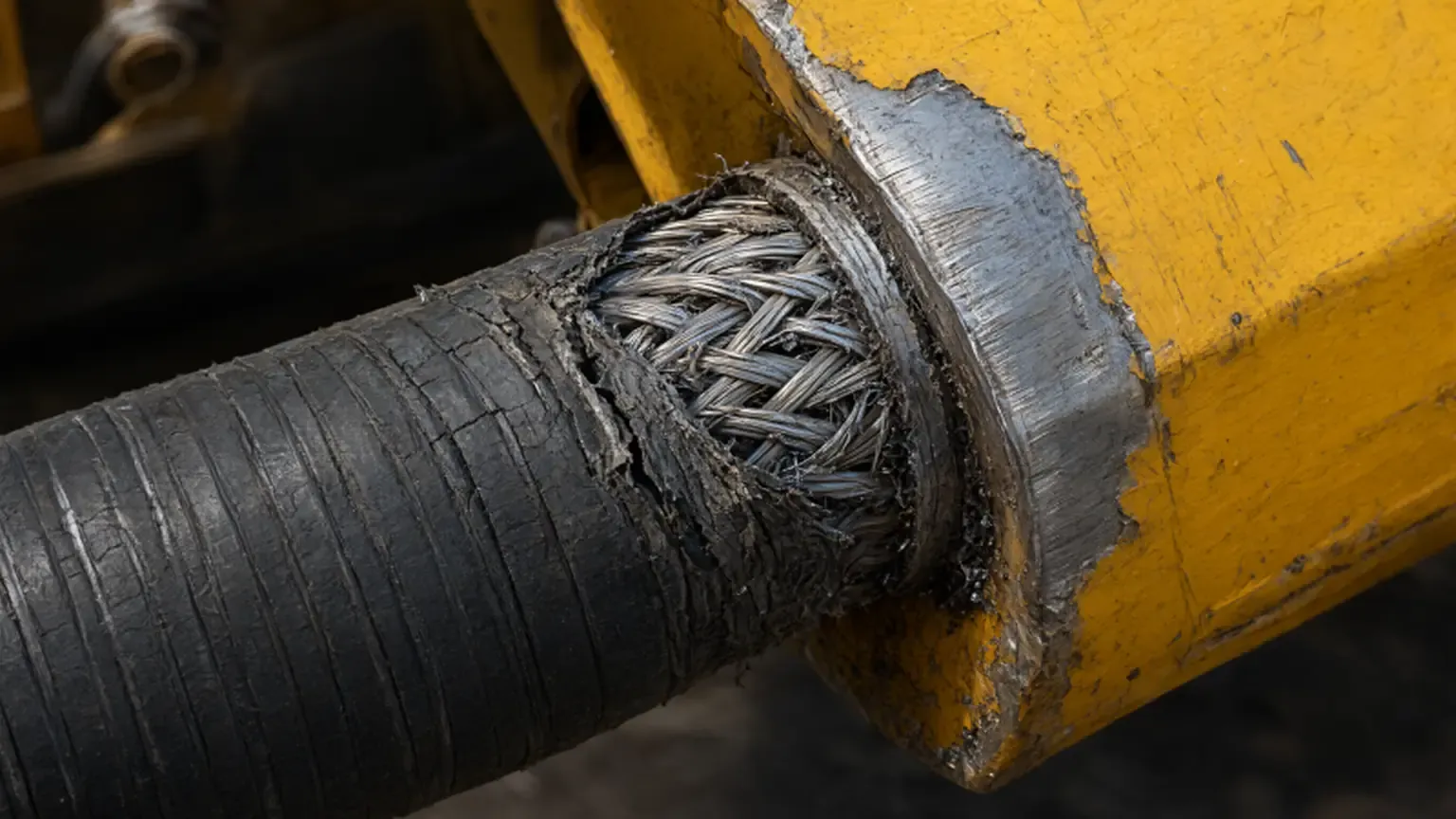

2. Механическое истирание наружного слоя и проволочного каркаса

Внешние проявления дефекта: наружный защитный резиновый слой протерт до металлического блеска стальной оплетки в местах соприкосновения со стрелой, рукоятью экскаватора, кронштейнами или соседними шлангами гидроразводки.

Критерии выбраковки по степени износа:

• Поверхностный износ резины без повреждения металла: если резина стерта, но проволочные нити каркаса целы, не деформированы и не затронуты коррозией, рукав пригоден к дальнейшей работе. Место контакта необходимо защитить установкой жесткой спирали из полиэтилена высокой плотности или огнестойкого текстильного чехла.
• Истирание и обрыв проволок оплетки: если на оплеточных рукавах стандартов 1SN или 2SN перетерта хотя бы одна проволока, либо на навивочных рукавах 4SP или 4SH толщина наружного проволочного повива уменьшилась более чем на 10-15%, силовой каркас необратимо ослаблен. Коэффициент запаса прочности 4:1 падает до единицы, и рукав лопнет при штатном гидроударе.

Вердикт по ремонту: если повреждение оплетки локализовано в пределах 100-150 мм от края обжимной муфты, а общая длина гидролинии позволяет укорачивание без чрезмерного натяжения, допускается ремонт фитинга. Поврежденный край ровно отрезается, и монтируется новый фитинг. Если перетертый участок находится на подвижном изгибе стрелы или рукояти, требуется только полная замена рукава на новый.

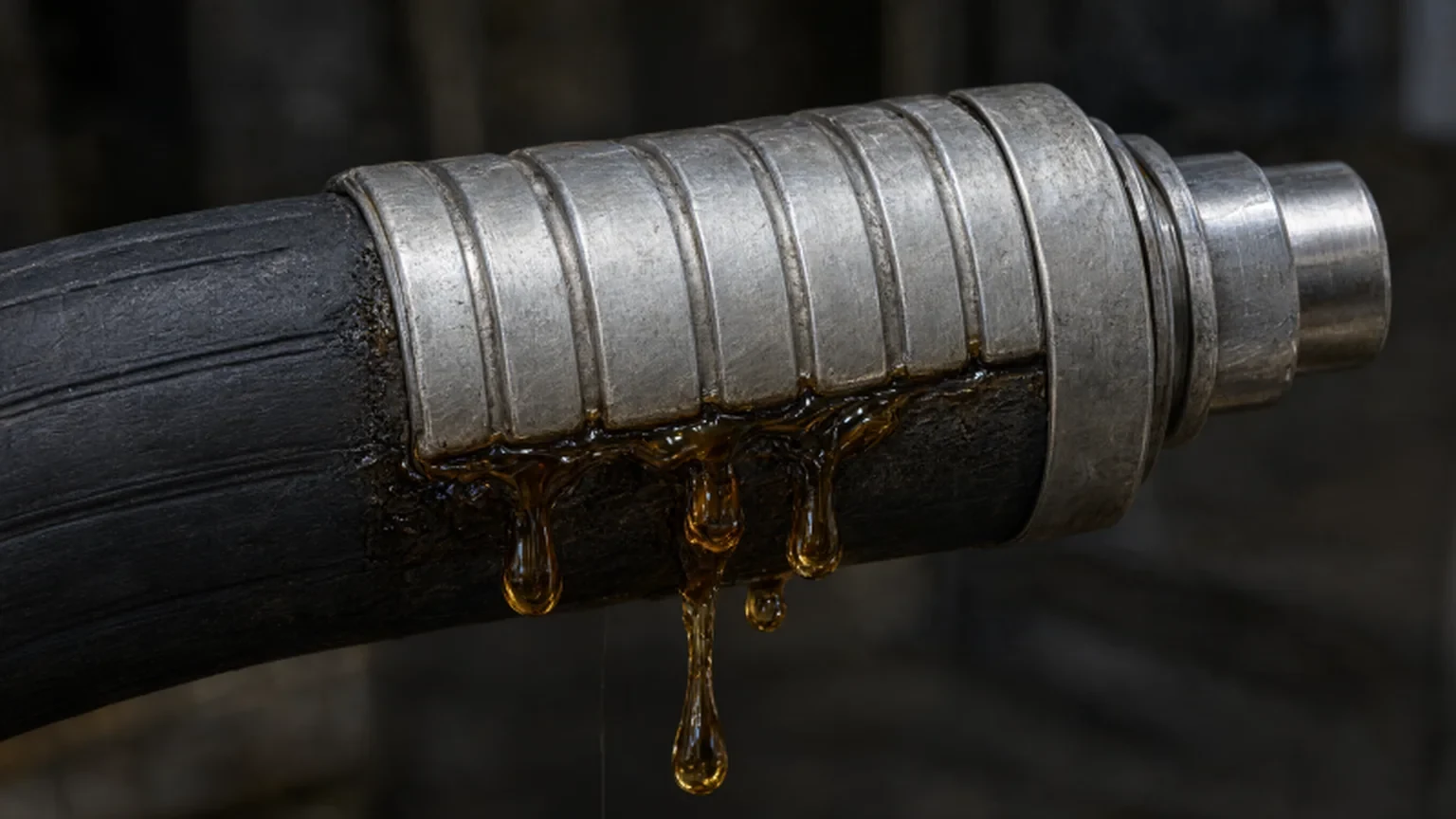

3. Протечка рабочей жидкости из-под обжимной муфты

Внешние проявления дефекта: постоянное запотевание, масляные капли или активное просачивание гидравлического масла в зоне выхода резинового шланга из металлической обжимной гильзы.

Причины возникновения: усталостная релаксация резинового слоя под воздействием знакопеременных температур, остаточная пластическая деформация резины, заводской недожим муфты при первичной сборке либо срыв замка фитинга вследствие пиковых импульсных скачков давления.

Окончательный вердикт: РЕМОНТ ФИТИНГА ДОПУСКАЕТСЯ. Это классический случай, когда профессиональный ремонт рукавов высокого давления полностью восстанавливает ресурс узла при соблюдении четкой заводской технологии:

1. Шланг демонтируется с техники и тщательно очищается от загрязнений.
2. Поврежденная концевая зона отрезается специальным дисковым ножом со снятием старой муфты плюс не менее 50 мм неповрежденного шланга, свободного от усталостных деформаций.
3. Производится инструментальный осмотр среза: внутренний слой резины должен быть эластичным, гладким, без расслоений и продольных трещин.
4. Устанавливается абсолютно новый фитинг и новая обжимная муфта соответствующего типоразмера. Повторное использование старой муфты строго запрещено правилами безопасности.
5. Выполняется радиальная опрессовка на калиброванном прессе с точным контролем внешнего диаметра обжима по технологической карте.

4. Осевое скручивание рукава при монтаже и работе

Внешние проявления дефекта: непрерывная продольная маркировочная линия на наружном слое рукава (указывающая стандарт, диаметр и давление) идет спиралью или винтом вместо прямолинейного положения.

Физика повреждения: скручивание возникает из-за грубой ошибки слесаря при затягивании накидной гайки без фиксации корпуса фитинга удерживающим рожковым ключом. Скручивание рукава всего на 7 градусов относительно продольной оси снижает циклический ресурс изделия под давлением на 70%, а скручивание на 10-12 градусов приводит к мгновенному расслоению каркаса при первом же рабочем цикле навесного оборудования. Внутренние спирали проволоки неравномерно растягиваются, перегружая смежные витки.

Вердикт по ремонту: если скручивание обнаружено до подачи давления при монтаже, достаточно ослабить гайку, распрямить рукав по маркировочной линии и аккуратно затянуть соединение с использованием двух ключей. Если рукав уже эксплуатировался под давлением в скрученном состоянии и на корпусе проявились локальные перегибы, жесткие складки или трещины: ремонт фитинга бессмыслен. Каркас разрушен по всей протяженности, требуется полная замена гидрошланга.

5. Радиальные сетчатые трещины и термическое старение резины

Внешние проявления дефекта: наружный слой покрыт мелкой сеткой радиальных и продольных микротрещин («паутинка»), резина твердая на ощупь, при попытке легкого изгиба шланга слышен сухой хруст, появляются глубокие раскрывающиеся щели.

Причины возникновения: естественное старение эластомера, длительное воздействие солнечного ультрафиолета, агрессивных химических реагентов либо регулярный перегрев гидравлической жидкости выше +100 °C (работа с забитыми маслоохладителями или неисправными перепускными клапанами гидрораспределителя). Предельный срок службы резинотехнических изделий на открытом воздухе обычно не превышает 3-5 лет.

Окончательный вердикт: ПОЛНАЯ ЗАМЕНА И УТИЛИЗАЦИЯ. Ремонт фитинга категорически запрещен. Пересохшая и потерявшая эластичность резина внутреннего слоя мгновенно растрескается при обжатии новой муфты зубьями ниппеля. Такой фитинг вырвет из рукава при первой же подаче рабочего давления в гидросистему.

Сводная матрица дефектовки: ремонт фитинга или полная замена рукава

Для удобства механиков сервисной службы завода ГИДРОНА составлена сводная таблица решений при дефектовке рукавов высокого давления:

Технологические ограничения ремонта фитинга: когда укорачивание допустимо

Принимая решение срезать дефектный фитинг и установить новый наконечник, механик обязан строго соблюдать три критических правила гидродинамики и механики:

• Правило минимального радиуса изгиба: при укорачивании шланга даже на 10-15 сантиметров радиус его естественного изгиба в рабочем положении механизма уменьшается. Если фактический радиус изгиба окажется меньше паспортных норм стандартов ГОСТ 6286-73 или европейских регламентов DIN EN 853 / DIN EN 857, в точке перегиба возникнет критическое напряжение проволочного каркаса и гидродинамическое сужение проходного сечения.
• Запас длины на импульсную деформацию: под воздействием высокого давления рукав расширяется в диаметре и одновременно сокращается в длине на величину от 2% до 4%. Если после укорачивания шланг монтируется в натянутом состоянии, первый же гидроудар вызовет колоссальную осевую выдергивающую нагрузку, которая сорвет фитинг с замка. Шланг всегда должен иметь свободный ненатянутый прогиб.
• Запрет на использование кустарных штуцеров и повторных муфт: обжимная муфта при опрессовке испытывает необратимую пластическую деформацию металла. Попытка разогнуть старую муфту и обжать ее заново на другом шланге неизбежно приводит к усталостным трещинам в теле гильзы и вырыву фитинга. На заводе ГИДРОНА каждая операция выполняется исключительно с новыми оригинальными комплектующими.

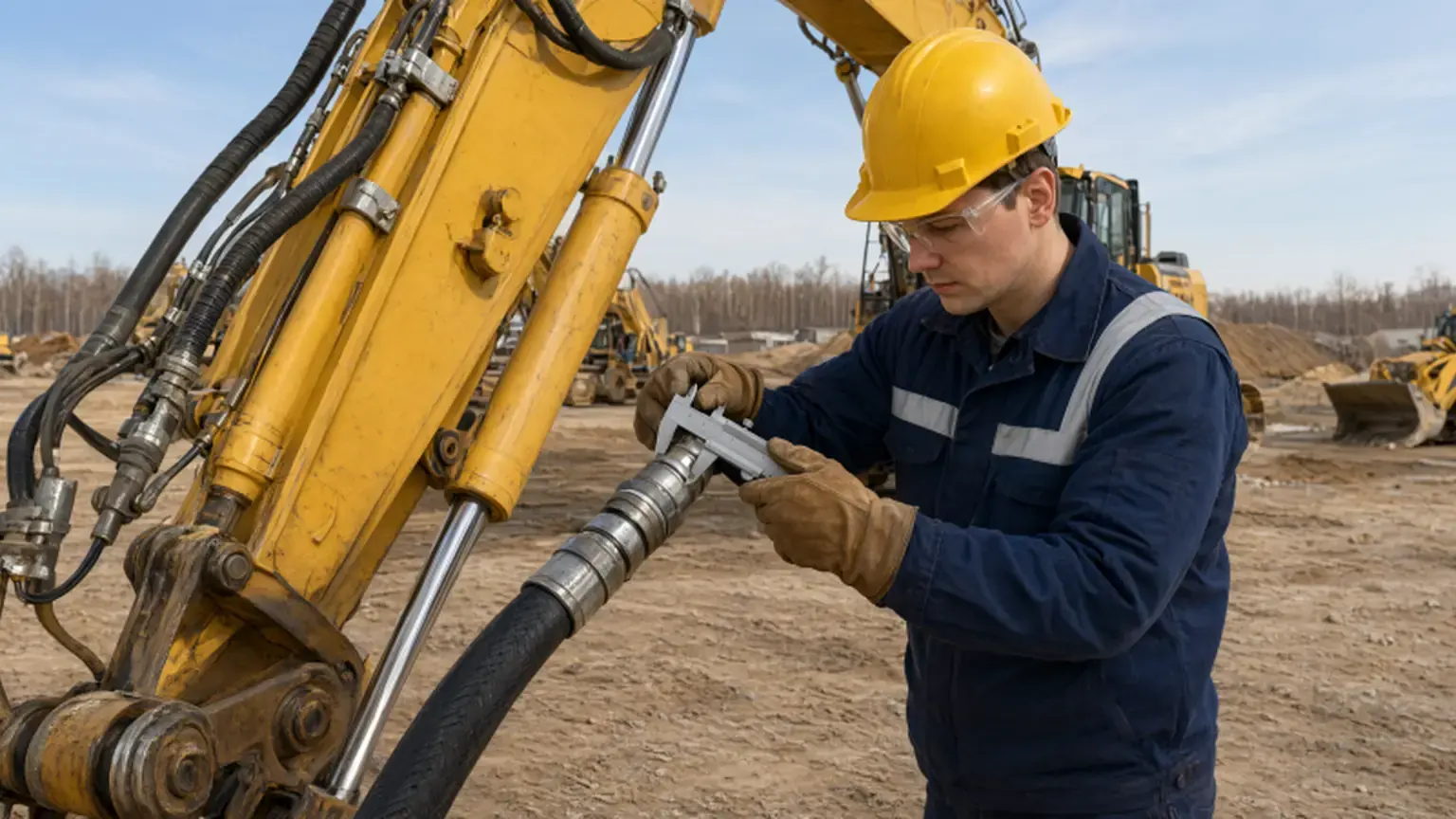

Пошаговый чек-лист ежедневного предсменного осмотра гидротрасс для оператора

Регулярный предсменный осмотр гидросистемы занимает не более 7-10 минут, но предотвращает 95% внезапных аварийных разрывов шлангов на рабочей смене. Операторам экскаваторов, погрузчиков и кранов рекомендуется следовать пошаговому алгоритму:

1. Осмотр на заглушенной технике перед запуском двигателя:
   • Проверьте под машиной наличие свежих масляных пятен и луж гидравлической жидкости.
   • Визуально осмотрите все открытые рукава на стреле, рукояти и около гидроцилиндров на предмет вздутий, глубоких порезов и оголения металлического корда.
   • Прощупайте в перчатках зоны возле обжимных муфт: резина должна быть сухой, без признаков просачивания масла или скопления липкой пыли.
2. Контроль пространственного положения и фиксации трассы:
   • Убедитесь, что продольная цветная маркировочная линия на шлангах идет прямо, без винтового осевого скручивания.
   • Проверьте надежность затяжки хомутов и полиамидных направляющих колодок: рукава не должны болтаться и ударяться о металлические ребра стрелы при вибрации.
   • Оцените целостность защитных пластиковых спиралей в зонах возможного трения о металлоконструкции.
3. Проверка под рабочим давлением в прогретом состоянии:
   • Запустите двигатель, прогрейте гидросистему до рабочей температуры 45-60 °C.
   • Плавно переведите рабочие органы в крайние положения (максимальный вылет стрелы, предельный подъем и полное складывание рукояти).
   • Убедитесь, что в крайних точках рукава не натягиваются струной, не заламываются с острым углом и не защемляются между подвижными сочленениями пальцев и втулок.
   • При обнаружении резких дерганий шлангов или нехарактерных гидроударов немедленно остановите рабочий цикл для инструментальной проверки давления.

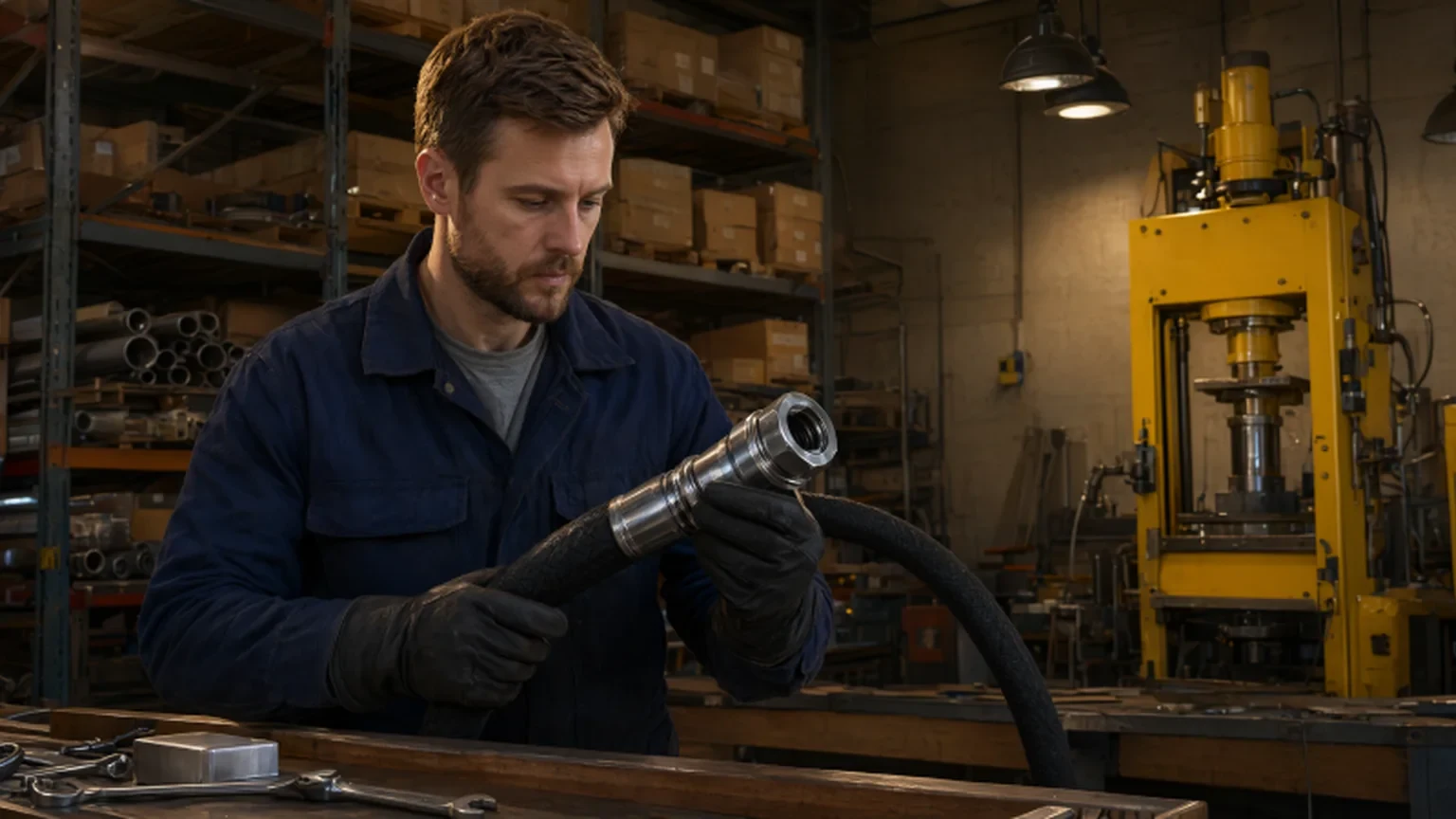

Профессиональное восстановление и опрессовка гидрорукавов на заводе Гидрона

Производственная компания ГИДРОНА выполняет полный комплекс работ по проектированию, изготовлению и сервисному обслуживанию гидравлических систем спецтехники по всей территории Российской Федерации. Если при дефектовке выявлена необходимость ремонта фитинга или полного изготовления нового шланга, обращение к профильным специалистам гарантирует безопасность и надежность:

• Парк прецизионных опрессовочных станков: опрессовка рукавов диаметром от 6 до 50 мм выполняется на промышленных прессах европейского производства с микрометрической калибровкой диаметра обжима под строгим контролем электронных датчиков.
• Складской запас сертифицированных фитингов: в наличии фитинги всех международных стандартов с метрической и дюймовой резьбой (DK, DKO, BSP, JIC, ORFS, Flange SAE 3000 и 6000 PSI) для экскаваторов Komatsu, Hitachi, Caterpillar, Hyundai, JCB, Volvo, Sany, XCMG, SDLG и LiuGong.
• Обязательные статические гидроиспытания: каждый восстановленный или вновь изготовленный рукав проходит тестирование на аттестованном гидростенде испытательным давлением, превышающим рабочее в 1.5-2.0 раза (вплоть до 600-840 бар), с выдачей паспорта качества.
• Внутренняя очистка пневмопыжами: после резки и опрессовки внутренний канал каждого рукава продувается текстильными пыжами системы очистки, что полностью исключает попадание абразивных резиновых частиц и металлической стружки в прецизионные золотники распределителя и гидронасосы техники.
• Выездные мобильные мастерские: при необходимости оперативного ремонта в полевых условиях сервисный экипаж завода Гидрона прибывает на объект заказчика с мобильным опрессовочным комплексом и набором фитингов для устранения неисправности за один час.

Частые вопросы механиков по дефектовке и ремонту РВД

1. Можно ли поставить винтовой червячный хомут поверх вздутия наружного слоя РВД?
Категорически нет. Наружный резиновый слой не держит давление. Наложение металлического хомута только концентрирует напряжение в одной точке и ускоряет взрывной разрыв рукава с выбросом струи горячего масла под давлением до 420 бар.

2. Допускается ли повторное использование обжимной муфты со старого фитинга при ремонте?
Повторное использование обжимных муфт строго запрещено нормами безопасности. При первичной опрессовке металл муфты необратимо деформируется и нагартовывается. Повторный обжим приведет к скрытым микротрещинам и вырыву фитинга под первой же нагрузкой.

3. На сколько миллиметров укорачивается рукав высокого давления под давлением?
В зависимости от типа силового каркаса (оплетка 1SN/2SN или навивка 4SP/4SH) рукав сокращается в длине на 2-4%. Для шланга длиной два метра сокращение составляет от 40 до 80 мм. Если у рукава нет свободного провисания, это вызовет разрушение концевой заделки.

4. Как определить, скручен ли рукав, если на нем стерлась продольная маркировка?
Если маркировочная полоса полностью стерта, правильность установки проверяется в динамике: при подаче рабочего давления скрученный шланг начинает заметно вибрировать, дергаться и пытаться повернуться в штуцере, испытывая внутреннее напряжение сдвига.

5. Какой срок хранения рукавов высокого давления в бухтах считается допустимым?
По стандартам резинотехнической промышленности гарантийный срок хранения рукавов в закрытых вентилируемых складах без прямого доступа солнечных лучей составляет до 5-6 лет. После этого срока эластомер теряет пластичность и требует обязательных выборочных стендовых испытаний на разрыв перед монтажом.
