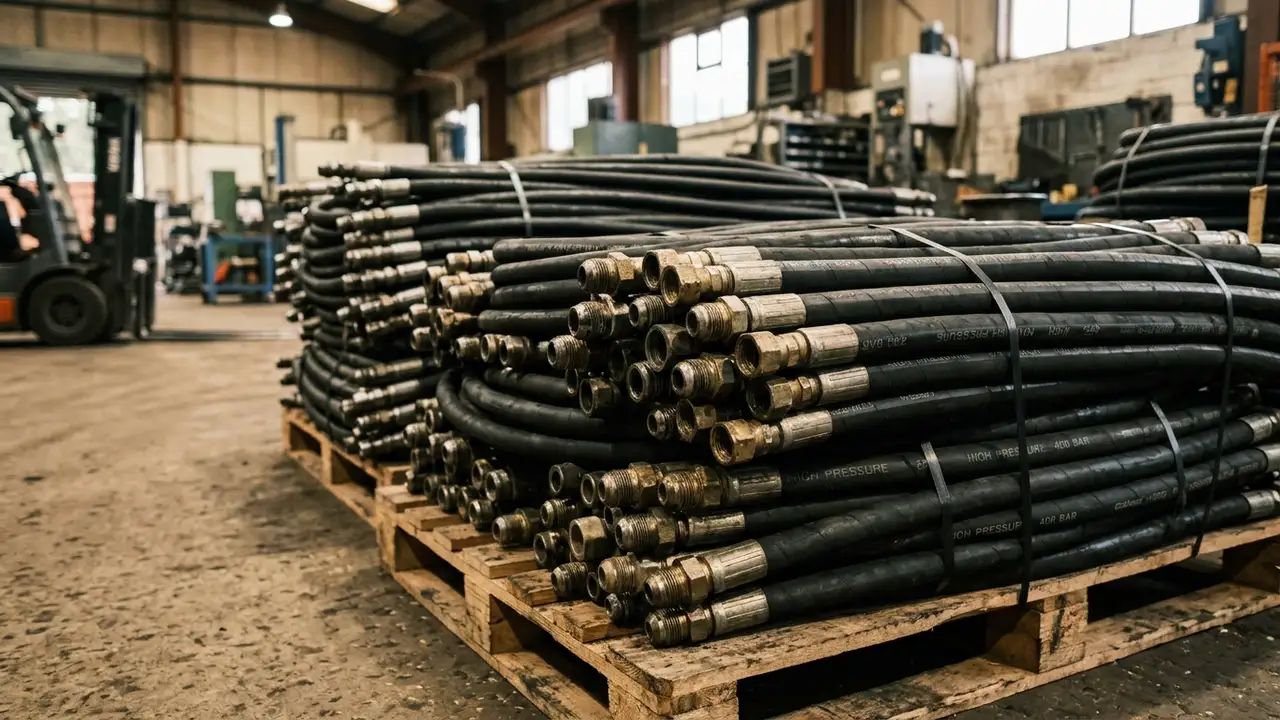

Комплектация гидравлических систем мобильной спецтехники и промышленного оборудования требует использования рукавов высокого давления (РВД), способных выдерживать постоянные силовые нагрузки, пульсации давления и динамический изгиб. Компания ГИДРОНА изготавливает и поставляет гидравлические шланги всех стандартных типоразмеров для экскаваторов, погрузчиков, бульдозеров, буровых установок и стационарных гидростанций.
Качественный гидравлический шланг представляет собой многослойную конструкцию: внутренний герметичный слой из маслостойкой синтетической резины, прочное силовое армирование из высокопрочной стальной проволоки или текстильного корда и наружный защитный слой, устойчивый к абразивному износу, озону, ультрафиолету и воздействию агрессивных химических сред. Правильный выбор шланга напрямую определяет безопасность оператора, сохранность гидронасосов и распределительных клапанов, а также исключает внеплановые простои техники на строительных и добывающих объектах.
Классификация гидравлических шлангов: оплеточные и навивочные конструкции
Конструктивное исполнение армирующего слоя определяет предельное рабочее давление, минимальный радиус изгиба и сферу применения гидравлического рукава.
Оплеточные гидравлические рукава (1SN, 2SN, 1SC, 2SC)
Оплеточные шланги армируются одним или двумя слоями высокопрочной стальной проволочной оплетки. Слой проволоки переплетается под расчетным углом, обеспечивая высокую гибкость и стойкость к пульсациям.
- 1SN / 1SC: рукава с одинарной стальной оплеткой для магистралей среднего давления (до 250 бар). Версия 1SC отличается уменьшенным внешним диаметром и повышенной гибкостью.
- 2SN / 2SC: рукава с двойной стальной оплеткой для гидросистем высокого давления (до 400 бар). Широко применяются в гидролиниях ковшей экскаваторов, гидравлических педалях и вспомогательном оборудовании.
Навивочные гидравлические рукава (4SP, 4SH, R12, R13, R15)
Навивочные рукава армируются 4 или 6 навивными слоями стальной проволоки, расположенными парами в противоположных направлениях. Такая структура воспринимает экстремальные пиковые нагрузки без деформации слоя.
- 4SP: четырехспиральный шланг для средних и высоких давлений с тяжелыми импульсными нагрузками (до 450 бар).
- 4SH: четырехспиральный рукав сверхвысокого давления (до 500 бар), предназначенный для тяжелых экскаваторов, гидромолотов и гидроножниц.
- R13 / R15: шестиспиральные супертяжелые рукава для непрерывной работы при давлениях до 560 бар в критических узлах лесозаготовительной и горнодобывающей техники.
Сравнительные характеристики типов гидравлических шлангов
| Тип рукава | Конструкция армирования | Максимальное давление, бар | Температурный режим | Рекомендуемое применение |
|---|---|---|---|---|
| 1SN / 1SC | 1 слой стальной оплетки | 100 — 250 | от -40°C до +100°C | Дренажные линии, рулевое управление |
| 2SN / 2SC | 2 слоя стальной оплетки | 160 — 400 | от -40°C до +100°C | Основная гидравлика спецтехники, подъемники |
| 4SP | 4 слоя стальной навивки | 200 — 450 | от -40°C до +120°C | Гидролинии с частыми скачками давления |
| 4SH | 4 слоя тяжелой навивки | 250 — 500 | от -40°C до +120°C | Гидромолоты, крашеры, тяжелые экскаваторы |
| R13 / R15 | 6 слоев стальной навивки | 350 — 560 | от -40°C до +121°C | Карьерная и буровая техника сверхтяжелого класса |
Главные критерии подбора гидравлических шлангов перед покупкой
Чтобы купить гидравлические шланги, идеально подходящие для конкретной задачи, необходимо точно сопоставить технические параметры рукава с условиями работы гидросистемы.
1. Рабочее и разрывное давление
Рабочее давление шланга должно строго превышать максимальное давление, создаваемое гидронасосом в системе. Согласно международным стандартам DIN EN и SAE, коэффициент запаса прочности гидравлических рукавов составляет 4:1 (разрывное давление превышает рабочее в четыре раза). Это предотвращает внезапный разрыв рукава при гидроударах.
2. Внутренний диаметр (DN / Dash size)
Занижение внутреннего диаметра рукава приводит к резкому возрастанию скорости рабочей жидкости, повышению турбулентности, разогреву гидравлического масла и потере мощности гидромотора. Чрезмерное увеличение диаметра утяжеляет гидролинию и усложняет монтаж.
3. Совместимость с рабочей средой и температурой
Внутренний слой резины должен быть полностью инертен к используемому маслу (минеральному, синтетическому, биоразлагаемому или водогликолевой эмульсии). Для эксплуатации в условиях Крайнего Севера применяются специальные морозостойкие рукава с нижним порогом до -55°C.
4. Стандарты присоединительной арматуры (фитингов)
Фитинги фиксируются на концах шланга методами прецизионной опрессовки. В гидросистемах спецтехники используются различные стандарты резьбы и уплотнения:
- DKOL / DKOS: метрическая резьба с конусом 24 градуса и уплотнительным кольцом (легкая и тяжелая серии по ISO 8434-1).
- BSP: дюймовая трубная цилиндрическая резьба с конусом 60 градусов (британский стандарт).
- JIC: дюймовая резьба с развальцовкой 37 градусов (американский стандарт SAE J514).
- ORFS: торцевое уплотнение с резиновым кольцом круглого сечения для гидросистем с повышенной вибрацией.
- Фланцевые соединения (Code 61 / Code 62): крепление полуфланцами для магистралей высокого давления большого диаметра.

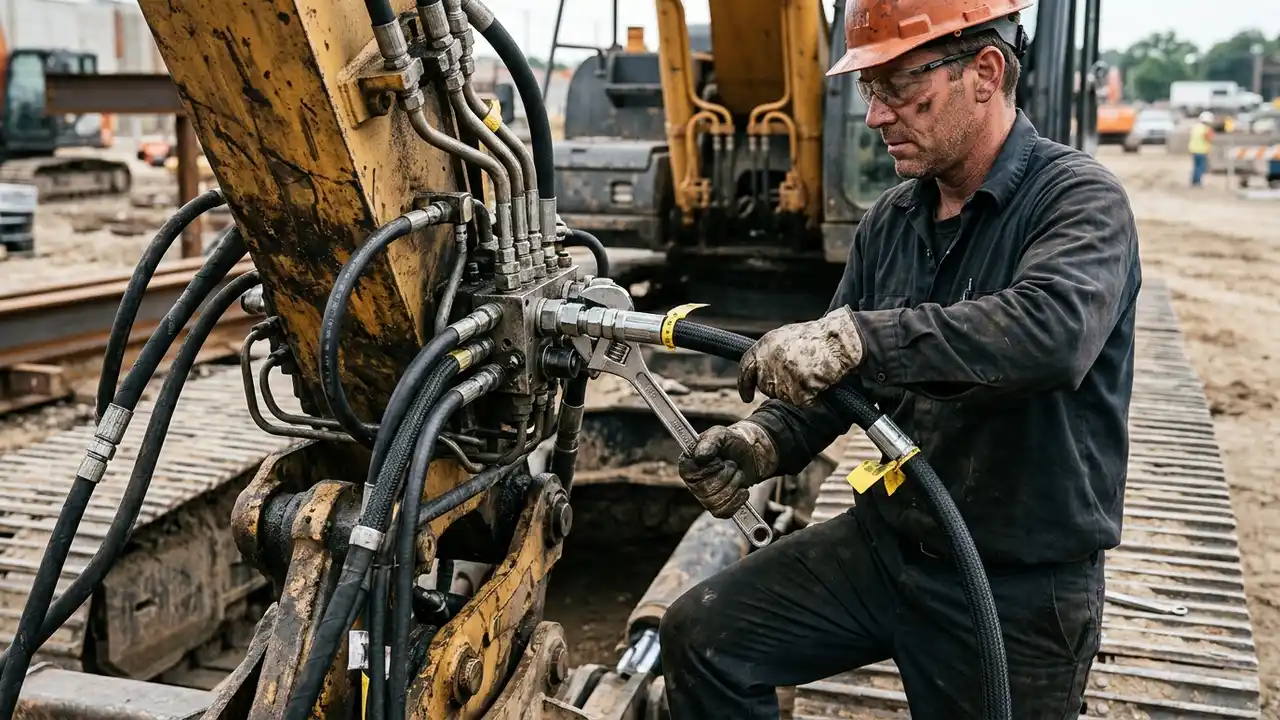

Распространенные ошибки монтажа и способы их предотвращения
Даже самый прочный шланг быстро выходит из строя при нарушении правил установки на машину. Инженеры компании ГИДРОНА рекомендуют соблюдать следующие правила:
- Исключите скручивание: при затяжке накидной гайки фитинга шланг не должен прокручиваться вокруг продольной оси. Скручивание на 7 градусов снижает ресурс рукава на 90%.
- Соблюдайте минимальный радиус изгиба: перегиб возле самого фитинга вызывает разрушение армирующего корда. Устанавливайте угловые фитинги 45 или 90 градусов.
- Используйте защитную спираль: в местах возможного трения шланга о металлическую стрелу экскаватора обязательно монтируйте пластиковую или стальную защитную спираль.
- Оставляйте запас по длине: под воздействием давления шланг может сокращаться по длине до 4%. Натяжение шланга в струну недопустимо.
Порядок изготовления и заказа шлангов в компании ГИДРОНА
Производственная компания ГИДРОНА осуществляет полный цикл сборки рукавов высокого давления на собственном обжимном оборудовании. Процесс заказа включает пять понятных шагов:
- Прием заявки и консультация: инженер уточняет маркировку техники, рабочее давление, длину и типы концевой арматуры.
- Подбор комплектующих: выбор шланга от проверенных мировых и отечественных брендов и соответствующей муфты с фитингом.
- Прецизионный отрез и подготовка: отрезка шланга на отрезном станке без повреждения корда и зачистка наружного слоя (при необходимости).

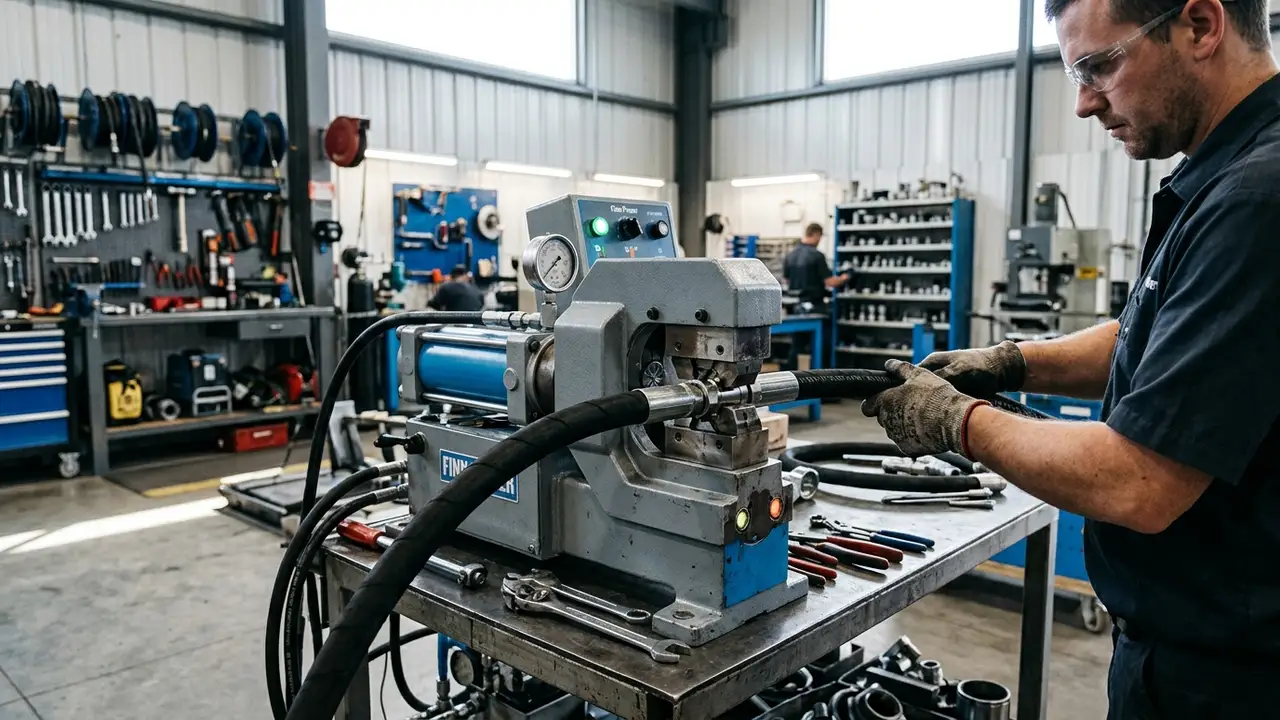

- Опрессовка на стационарном прессе: обжим с контролируемым обжимным диаметром по таблице допусков завода-изготовителя.
- Контроль качества и стендовые испытания: промывка внутреннего канала от стружки и гидроиспытания опрессованного рукава повышенным давлением.
Часто задаваемые вопросы перед покупкой гидравлических шлангов
Каков нормативный срок службы гидравлического шланга?
При соблюдении условий эксплуатации и отсутствии механических повреждений средний срок службы качественного РВД составляет от 3 до 5 лет. На карьерной и демонтажной технике рекомендуются плановые осмотры каждые 500 моточасов.
Можно ли отремонтировать шланг при помощи ремонтной муфты?
Установка ремонтного соединителя допускается только как временная мера для эвакуации техники с объекта. Для безопасной работы необходима изготовление нового цельного рукава.
Как определить тип резьбы на старом фитинге?
Для точного определения используются штангенциркуль и резьбомер. Специалисты компании ГИДРОНА помогают бесплатно идентифицировать тип фитинга по образцу или фотографии.

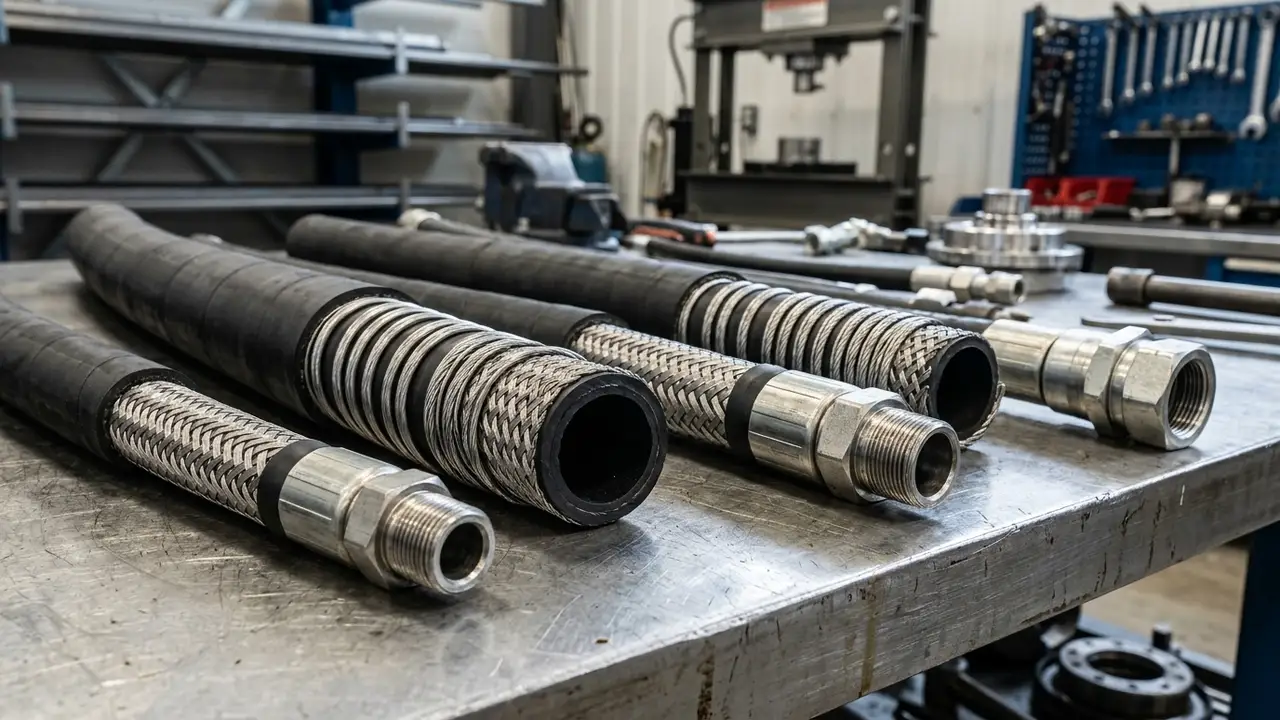

В чем разница между рукавами 2SN и 4SP?
Рукав 2SN имеет две проволочные оплетки, выдерживает рабочее давление до 400 бар и обладает высокой гибкостью. Рукав 4SP имеет четыре слоя проволочной навивки, выдерживает до 450 бар и лучше сопротивляется частым импульсным скачкам давления.
