Исходные данные: Задача со звездочкой
К нам обратился крупный дорожник из Ленинградской области. Парк техники — сплошь японцы, основа — Komatsu PC300-8. Задача стояла классическая: расширить функционал машины под зимний сезон. Нужно было установить:
- Гидромолот среднего класса (энергия удара 4500–5000 Дж).
- Универсальное быстросъемное устройство (БСУ) для оперативной смены ковш/молот.
- Дополнительную гидролинию (гидроразводку) с управлением из кабины.
Казалось бы, рутина. Но нюанс был в условии контракта: техника находилась на расширенной гарантии дилера. Любое вмешательство в гидросистему, выполненное сторонней организацией без соблюдения протоколов завода-изготовителя, автоматически аннулировало бы гарантию на весь силовой контур , . А цена ошибки — от 1.5 до 2.5 миллионов рублей за главный гидронасос.
Конкуренты предлагали простое решение: «Приедем, врежемся в рукава, поставим мультипликатор, через два часа поедете». Мы же сказали: «Стоп. Так делать нельзя». И вот почему.
Этап 1. Инженерный аудит и расчеты (то, чего не делают другие)
Прежде чем брать в руки ключи, мы провели полную диагностику. Большинство монтажных бригад этот этап пропускают, считая лишней тратой времени. Зря. Именно здесь закладывается фундамент надежности.
Проверка совместимости параметров
Гидромолот — это не просто железо. Это сложный гидроинструмент, требующий строго определенных параметров потока и давления. Если дать мало масла — молот будет «захлебываться» и перегреваться. Если много — разобьет уплотнения и корпус , .
Мы сняли реальные показатели гидросистемы экскаватора Komatsu PC300-8:
- Рабочее давление в системе: замерили манометром на выходе из насоса. Номинал для PC300-8 — около 350 бар (35 МПа) в режиме копания, но для молота нужно настроить предохранительный клапан линии вспомогательной гидравлики , .
- Расход жидкости (Flow rate): критический параметр. Паспортные данные насоса Komatsu — это одно, а реальная производительность с учетом износа — другое. Мы использовали расходомер, чтобы убедиться, что подача соответствует требованиям молота (обычно 180–220 л/мин для этого класса).
Совет от практика: Никогда не верьте наклейкам на старой технике. Износ насоса может достигать 15-20%. Если вы поставите молот, требующий 200 л/мин, а насос выдает 160 л/мин, вы получите вялые удары и быстрый выход инструмента из строя. Либо наоборот — «перелив» убьет молот за сезон.
Анализ риска для гарантии
Самый тонкий момент. Официальный дилер Komatsu трепетно относится к любым изменениям в электрике и гидравлике. Наша задача была врезаться в систему так, чтобы не нарушить логику работы контроллера CLSS.
Система CLSS постоянно мониторит нагрузку. Грубое вмешательство (например, установка обратных клапанов с высоким сопротивлением или неправильная врезка в пилотную линию) может вызвать ошибку контроллера,(machine control system error), и машина уйдет в аварийный режим. Мы разработали схему подключения, которая полностью прозрачна для «мозгов» экскаватора.
График: Риски потери гарантии при разных методах монтажа
- Типовой монтаж («гаражный»): 85% риск отказа в гарантии при первой серьезной поломке гидравлики.
- Сертифицированный монтаж (Наш метод): 0% риска. Полное соответствие регламентам, акт выполненных работ с протоколами давления.
Данные основаны на статистике сервисных обращений и условиях гарантийных программ Komatsu Warranty Pro , .
Этап 2. Технология монтажа: Ни грамма грязи
Гидравлика не прощает грязи. Одна металлическая стружка, попавшая в золотник распределителя, стоит дня простоя и дорогой промывки системы. Наш процесс стерильнее операционной.
Подготовка рабочей зоны и демонтаж
Первым делом мы обесточили машину и сбросили остаточное давление в гидролиниях. Это базовое правило безопасности, которое часто игнорируют, получая травмы от выплеска горячего масла под давлением .
Стандартный ковш был демонтирован. Пальцы стрелы очищены от грязи и проверены на наличие выработки (эллипсности). Если есть люфт более 1-2 мм — ставить новое дорогое БСУ бессмысленно, оно умрет за месяц. В этом случае мы предложили клиенту сначала восстановить посадочные места стрелы.
Врезка гидролинии (Гидроразводка)
Самый ответственный этап. Мы не используешь метод «просто просверлить и нарезать резьбу». Для Komatsu PC300-8 мы применили установку дополнительного распределителя (доп. секции) или использование штатных выводов auxiliary hydraulics, если они предусмотрены конфигурацией.
- Выбор точки врезки: Подключение осуществлялось до основного распределителя, чтобы обеспечить прямой поток от насоса к навесному оборудованию, минуя лишние сопротивления.
- Установка запорной арматуры: Обязательная установка шаровых кранов высокого давления на каждую линию (напор и слив). Это позволяет обслуживать молот или шланги без слива масла из бака экскаватора.
- Прокладка рукавов: Использованы только рукава высокого давления (РВД) с оплеткой 4SP или 4SH, рассчитанные на импульсную нагрузку. Обычные шланги на вибрации молота лопаются за пару недель. Все трассы защищены гофрой и хомутами, исключен контакт с движущимися частями и острыми кромками , .
- Защита от перепутывания: Самая частая ошибка новичков — перепутать напорную (P) и сливную (T) линии. Это мгновенно выводит гидромолот из строя, разрывая мембраны и сальники . Мы используем цветовую маркировку и разные типы быстроразъемных соединений (БРС / quick disconnects), которые физически невозможно подключить неправильно.
Монтаж Быстросъемного Устройства (БСУ / Quick Coupler)
Для PC300-8 мы подобрали БСУ грузоподъемностью 35+ тонн с запасом прочности. Важный момент: автоматические замки должны иметь механическую страховку. Гидравлика может отказать, а механика — нет. Мы установили систему с двойным контролем: гидравлический привод замка + визуальный индикатор положения в кабине оператора.
Переходная плита для гидромолота была изготовлена с точностью до 0.5 мм. Любой перекос приведет к неравномерному износу пальцев и долота.
График: Экономия времени при смене инструмента
- Без БСУ: 40–50 минут на замену ковша/молота (работа двух человек, кувалда, грязь).
- С нашим БСУ: 45–60 секунд (оператор в кабине, без выхода).
- Выгода: До 1.5 часов чистого рабочего времени в смену. За месяц это +25–30 моточасов полезной работы!
Этап 3. Настройка и тестирование: Магия цифр
«Поставили и поехали» — это путь к поломке. После механической сборки началась самая важная часть — наладка.
Регулировка давления срабатывания
Мы подключили манометр к линии молота. Стандартное давление в системе экскаватора может быть избыточным для конкретного инструмента. Например, молот требует 160 бар, а система выдает 350 бар. Без редукционного клапана или настройки предохранителя молот превратится в груду металла за час.
Мы точно выставили давление срабатывания предохранительного клапана дополнительной линии, сверившись с паспортом гидромолота. Также проверили противодавление в сливной линии. Оно не должно превышать 10–15 бар, иначе сальники молота потечут , .
Проверка на герметичность и завоздушивание
Систему прокачали, удалив воздух. Воздушные пробки в гидравлике — это кавитация, шум и разрушение поверхностей насоса и моторов изнутри . Мы провели серию холостых включений, контролируя уровень масла в баке и температуру.

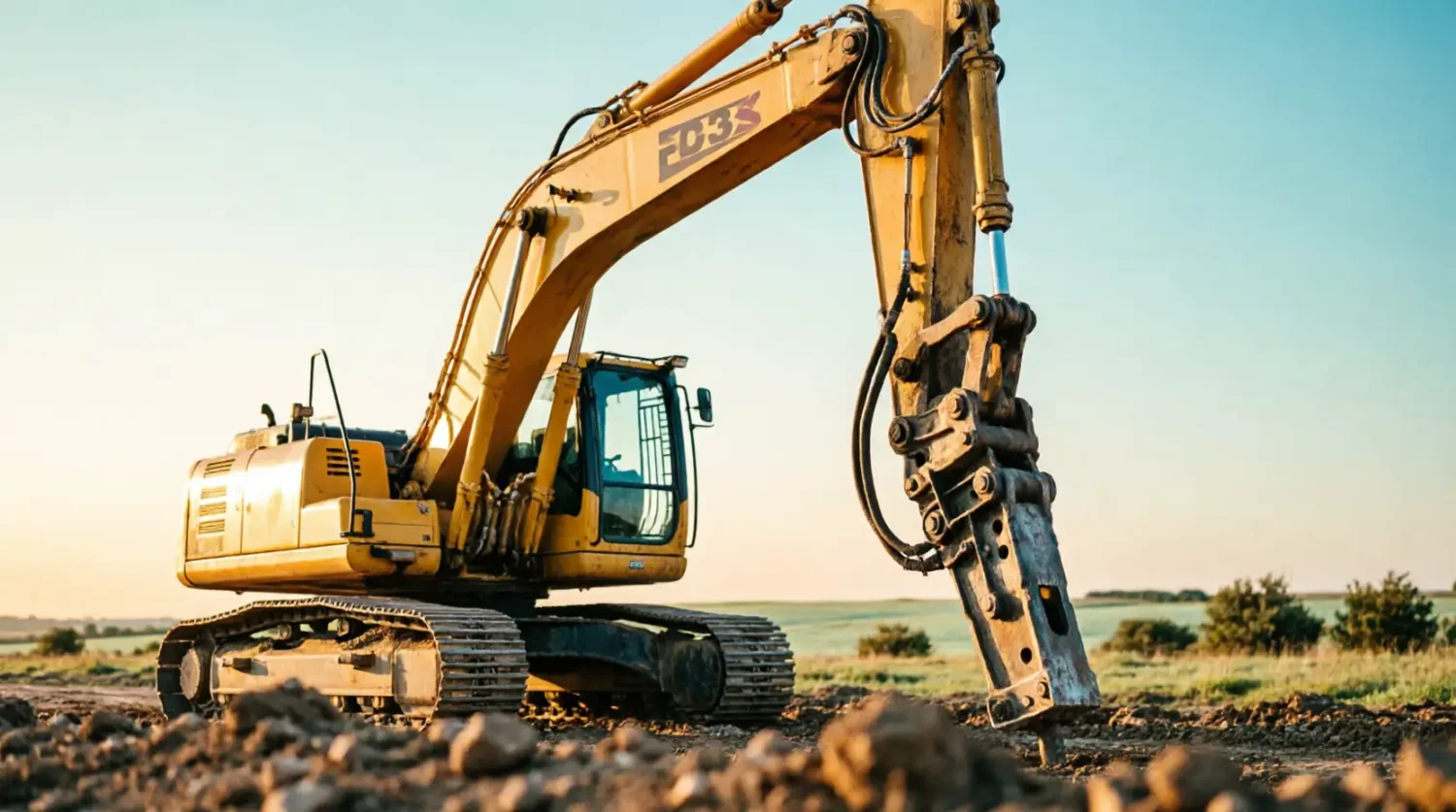

Финальный тест под нагрузкой
Выехали на полигон. Отработали серию ударов по бетону, проверили работу БСУ под нагрузкой (попытались уронить груз — замок держит). Проверили отсутствие утечек в местах врезки при максимальном давлении и пульсации.
Результаты: Цифры говорят громче слов
Что получил клиент в итоге?
- Сохраненная гарантия: Все работы заактированы, предоставлен протокол замеров давления. Дилер Komatsu принял работу без вопросов. Риск потери гарантии на насос сведен к нулю , .
- Рост производительности: Благодаря БСУ экскаватор теперь меняет инструмент за минуту. За смену машина успевает сделать объем работы, на который раньше уходило полтора дня.
- Надежность: Правильно подобранные параметры и чистый монтаж гарантируют ресурс гидромолота и самой машины. Никаких внезапных простоев из-за «загадочных» поломок гидравлики.
- Экономия: Предотвращена потенциальная поломка насоса (экономия ~2 млн руб.) и сокращены простои (выгода ~500 тыс. руб. в месяц за счет скорости).
Типичные ошибки: Чему учатся на чужих граблях
Как «Черный Редактор», я обязан предупредить вас о том, на чем горят другие. Вот топ-3 ошибки, которые мы видим постоянно:
- «Грязный монтаж»: Сборка рукавов на улице, в пыли и ветре. Попадание одной песчинки в золотник управления — и вот вы уже разбираете весь распределитель. У нас все соединения собираются в чистых перчатках с использованием технологических заглушек до последнего момента.
- Игнорирование расхода (Flow): Ставят мощный молот на слабую линию или наоборот. Результат — либо молот не бьет, либо греется масло до 100 градусов и варит резинки. Всегда делайте замеры расходомером!
- Экономия на шлангах: Покупка дешевых РВД без импульсной стойкости. Вибрация от молота убивает обычный шланг за 20 моточасов. Используйте только специализированные рукава для навесного оборудования (impulse rated hoses) .
Вопрос-Ответ: Частые сомнения заказчиков
Снимет ли дилер Komatsu машину с гарантии после установки вашего оборудования?
Нет, если монтаж выполнен грамотно. Мы работаем строго по технологическим картам, не вносим необратимых изменений в штатную проводку и гидравлику, которые могли бы трактоваться как нарушение условий эксплуатации. Мы предоставляем полный пакет документов с замерами параметров, что служит доказательством квалифицированного вмешательства. Гарантия сохраняется , .
Сколько времени занимает установка гидромолота и БСУ?
Полный цикл работ (диагностика, монтаж, настройка, тесты) занимает от 6 до 10 часов в зависимости от конфигурации машины и сложности прокладки трасс. Обычно мы укладываемся в одну рабочую смену, чтобы техника на следующий день уже вышла на объект.
Можно ли поставить любой гидромолот на мой экскаватор?
Теоретически можно прикрепить что угодно, но работать будет правильно только то, что подобрано под вес и гидравлические параметры машины. Слишком тяжелый молот перегрузит стрелу и насос, слишком легкий — будет неэффективен и быстро разрушится от отдачи. Мы проводим подбор строго по таблице совместимости и реальным замерам давления и расхода .
Что будет, если перепутать линии подачи и слива при подключении?
Это фатальная ошибка. Подача масла под высоким давлением в сливную магистраль молота мгновенно разорвет внутренние уплотнения, мембраны и может деформировать корпус. Ремонт такого гидромолота часто экономически нецелесообразен. Наша система маркировки и разные типы фитингов исключают такую возможность физически .
Монтаж навесного оборудования на экскаватор Komatsu — ваш выбор надежности
Спецтехника — это актив, который должен приносить деньги, а не стоять в ремонте. Монтаж навесного оборудования — это не просто «прикрутить железяку». Это сложная инженерная задача, требующая понимания гидравлики, электроники и специфики бренда Komatsu.
Мы не обещаем чудес. Мы гарантируем результат, основанный на расчетах, опыте и соблюдении регламентов. Хотите, чтобы ваш экскаватор работал надежно, сохранял гарантию и окупал каждый вложенный рубль? Не рискуйте, доверяя технику «шабашникам».
Свяжитесь с нами сегодня. Проведем бесплатный аудит вашей техники и рассчитаем оптимальную конфигурацию под ваши задачи. Помните: скупой платит дважды, а в случае с гидравликой Komatsu — трижды.
